Дошел до ручек
На прошлой неделе, из Тольятти, ко мне пришел комплект ярости от Тюн-Авто:

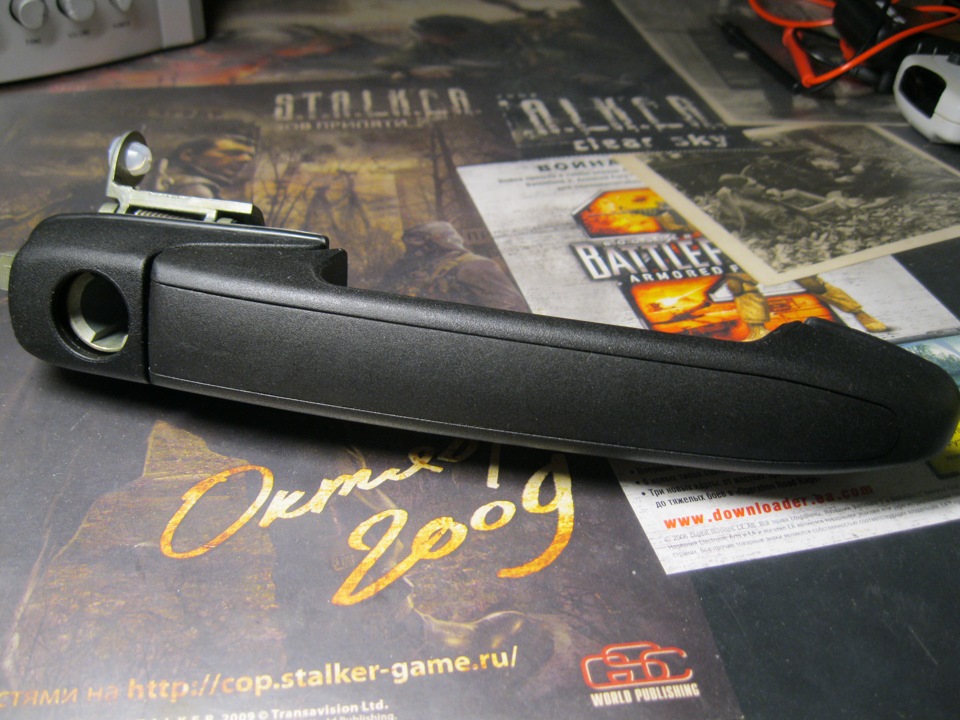

В комплект входит : 1 ручка с отверстием под личинку замка и 3 закрытых. С самого момента покупки машины хотел убрать личинку замка из пассажирской двери и вот, наконец, представилась такая возможность.
Т.к. родную ручку раскурочивать не хотелось, в магазине тюнячек «Би-Би», был приобретён донор — правая передняя ручка от «Калины».

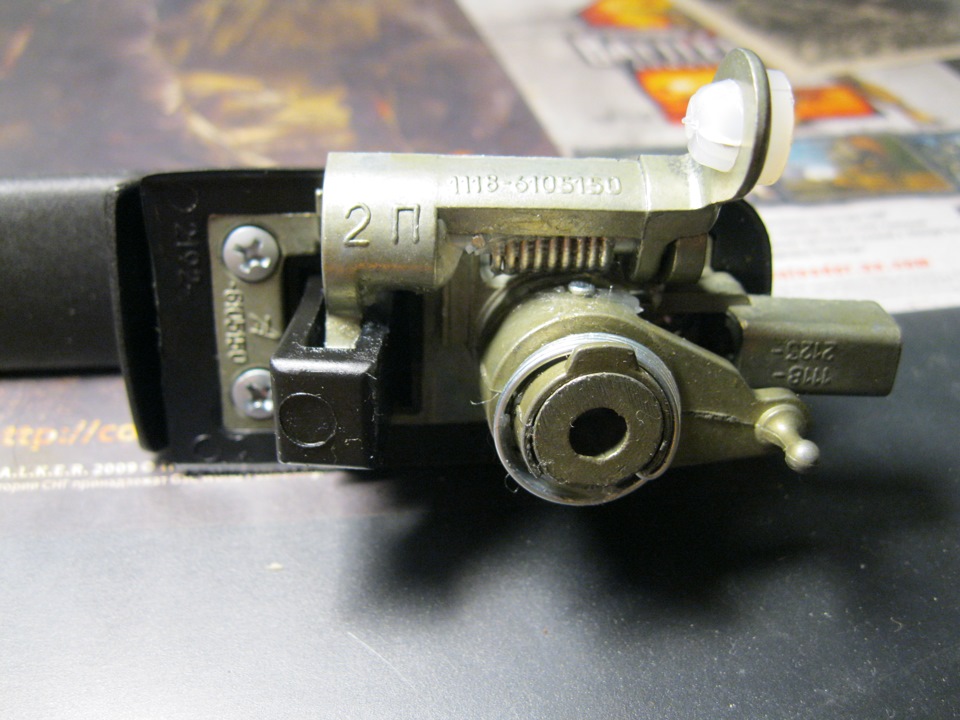

Для нас представляет интерес только внутренний механизм ручки:

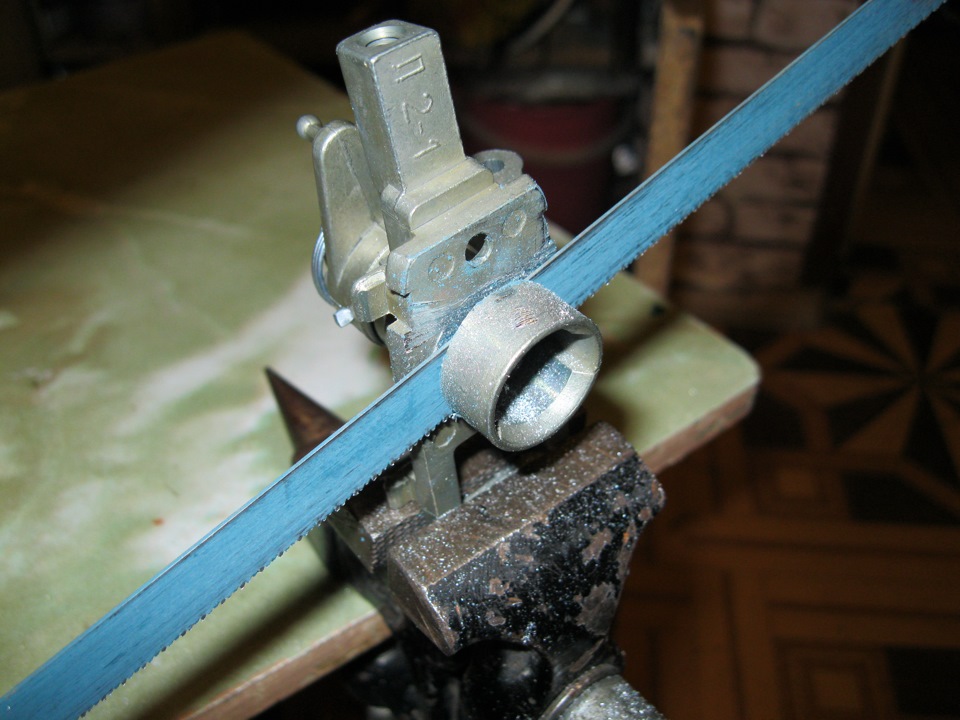

Который необходимо вынуть, разобрать и аккуратно доработать =D

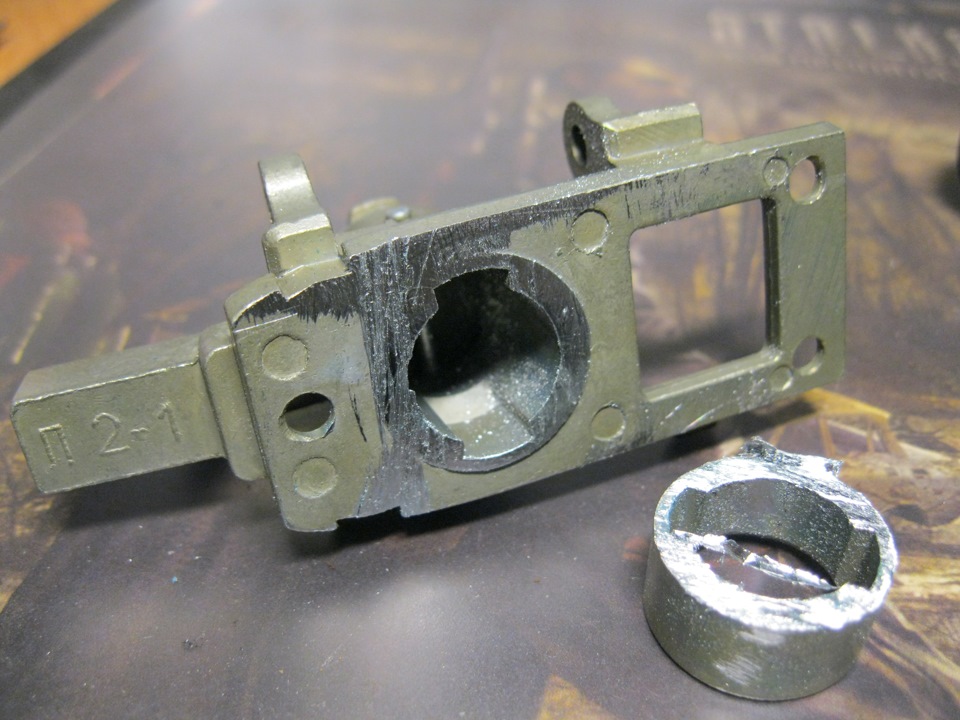

В итоге после обработки напильником у нас получается вот такая картина:

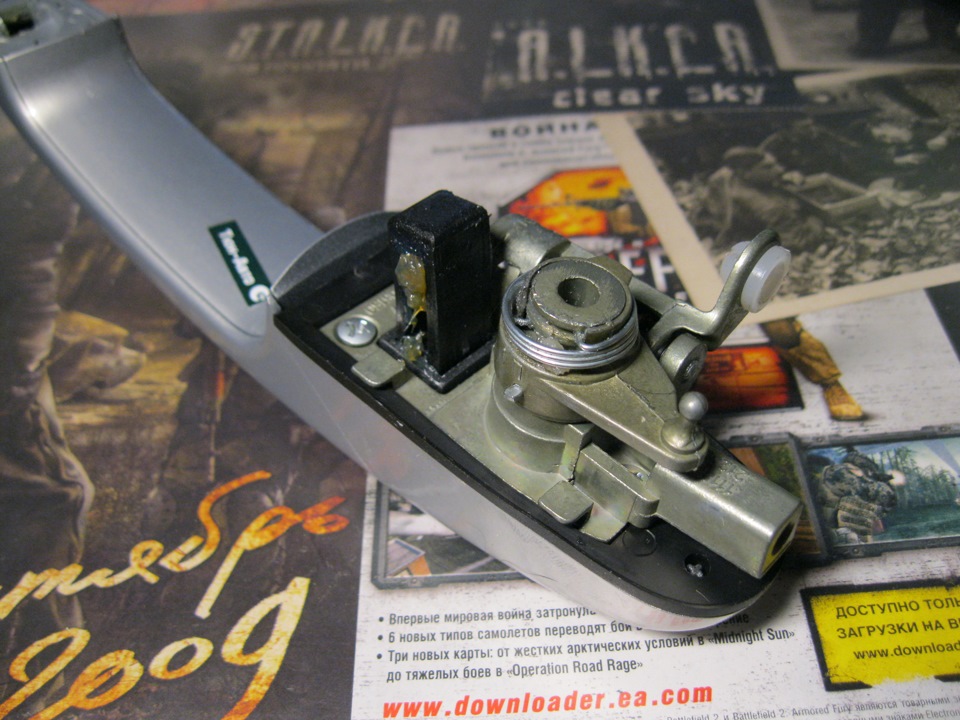

Собираем всё воедино и ручка готова:
По желанию можно убрать механизм личинки замка с пружиной, но я решил его оставить.
Теперь можно смело брать комплект ярости, а для уверенности в правильности действий — «мурзилку» и идти в гараж.

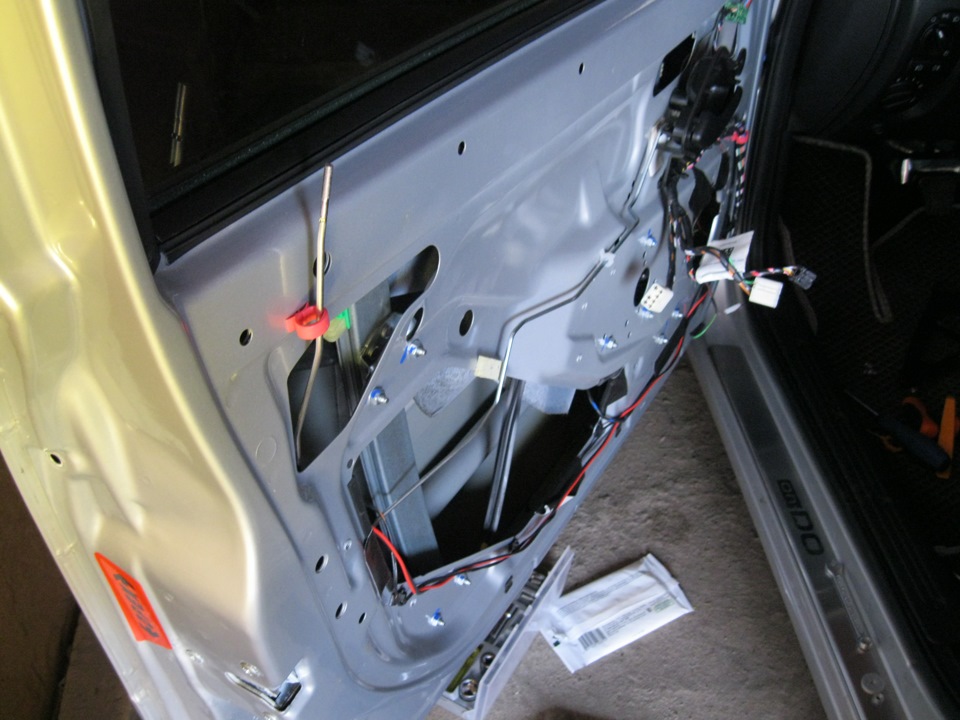

По традиции начал с водительской двери, снял обшивку отсоединил все мешающие провода:

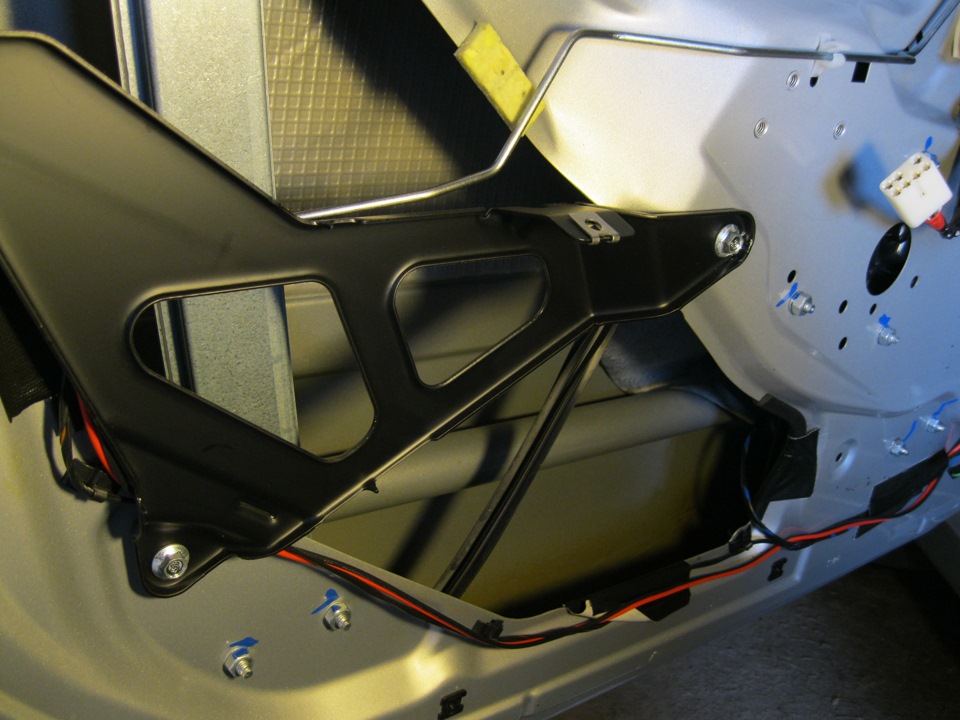

Был приятно удивлён, обнаружив усилители во всех дверях:
Многие жалуются на шумку черного цвета, под которой начинает ржаветь дверь. У себя я её не обнаружил)
Увидев картиночки и советы в книге я посмотрел на нутро двери с тягами… Закрыл книгу и больше её не открывал, ибо предложенным способом тяги не отсоединить вообще — только время и нервы потратил (режим ярости ВКЛ.)

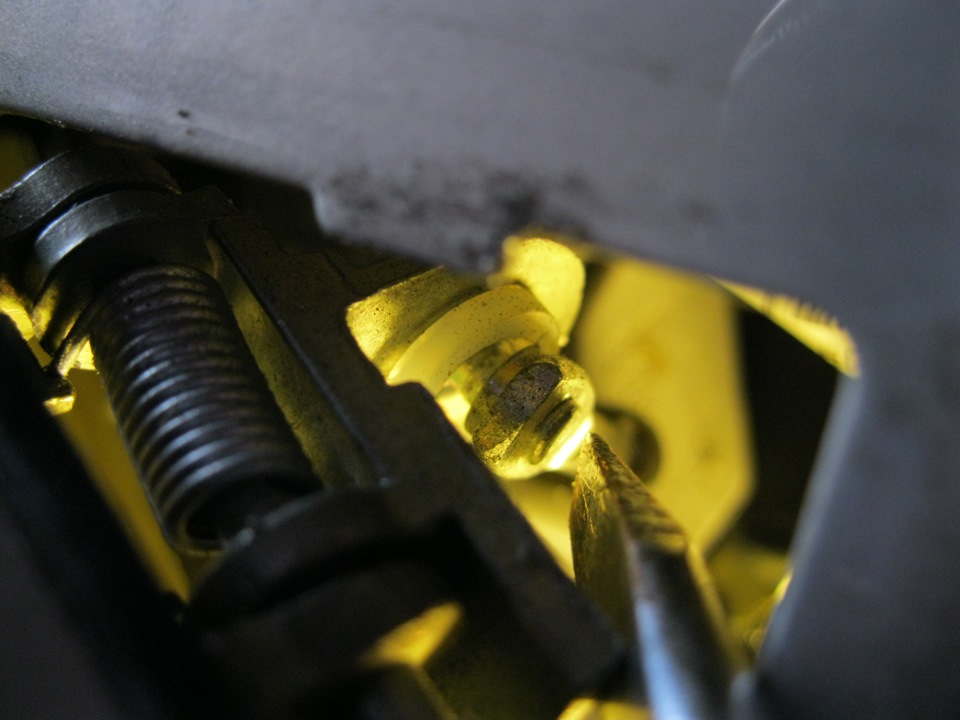

Но я же инженер как никак! Отсоединил тягу личинки напрямую от замка (внизу) — защелка удобно расположена и из неё легко вывести тягу.
Вторая тяга вылезла вместе с ручкой. Обнаружились натертые прокладкой места, которые были прокрашены.

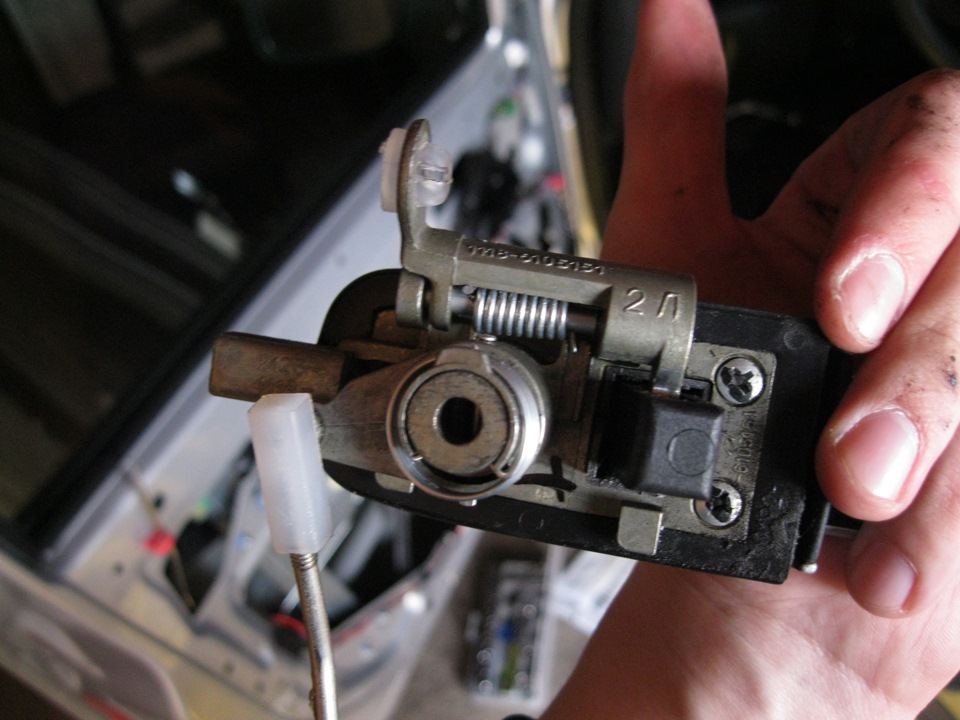

Теперь необходимо перекинуть механизм ручки из «родной» в новую, главное — не забыться и ничего не отпилить! =D
Вот и настал черёд задней двери:

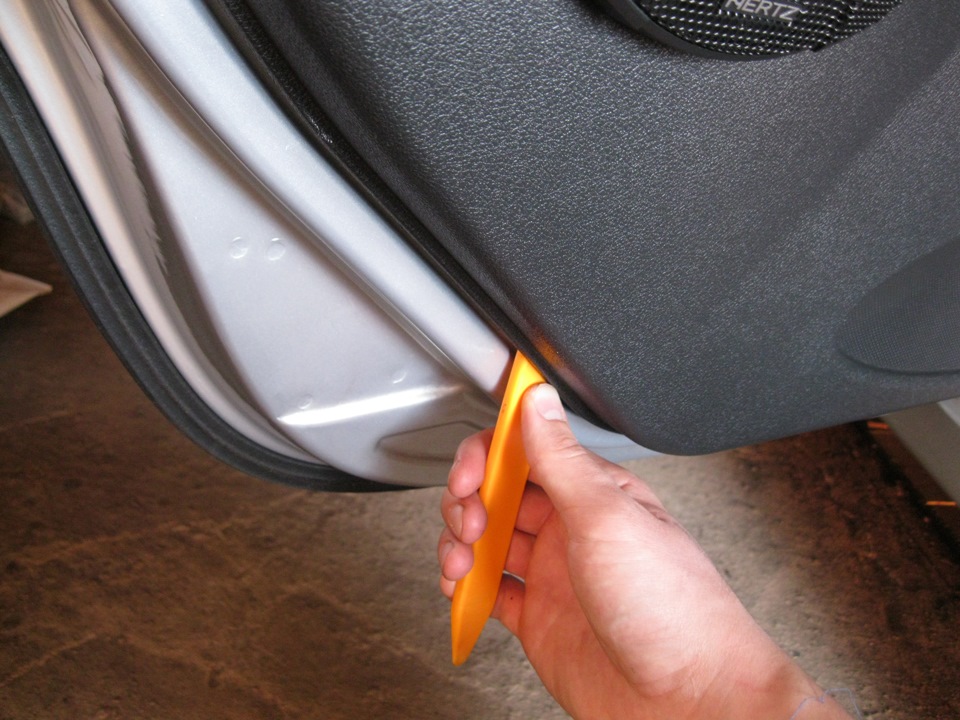

Советую воспользоваться специнструментом — существенно облегчает жизнь и не царапает краску и пластик как отвертка.

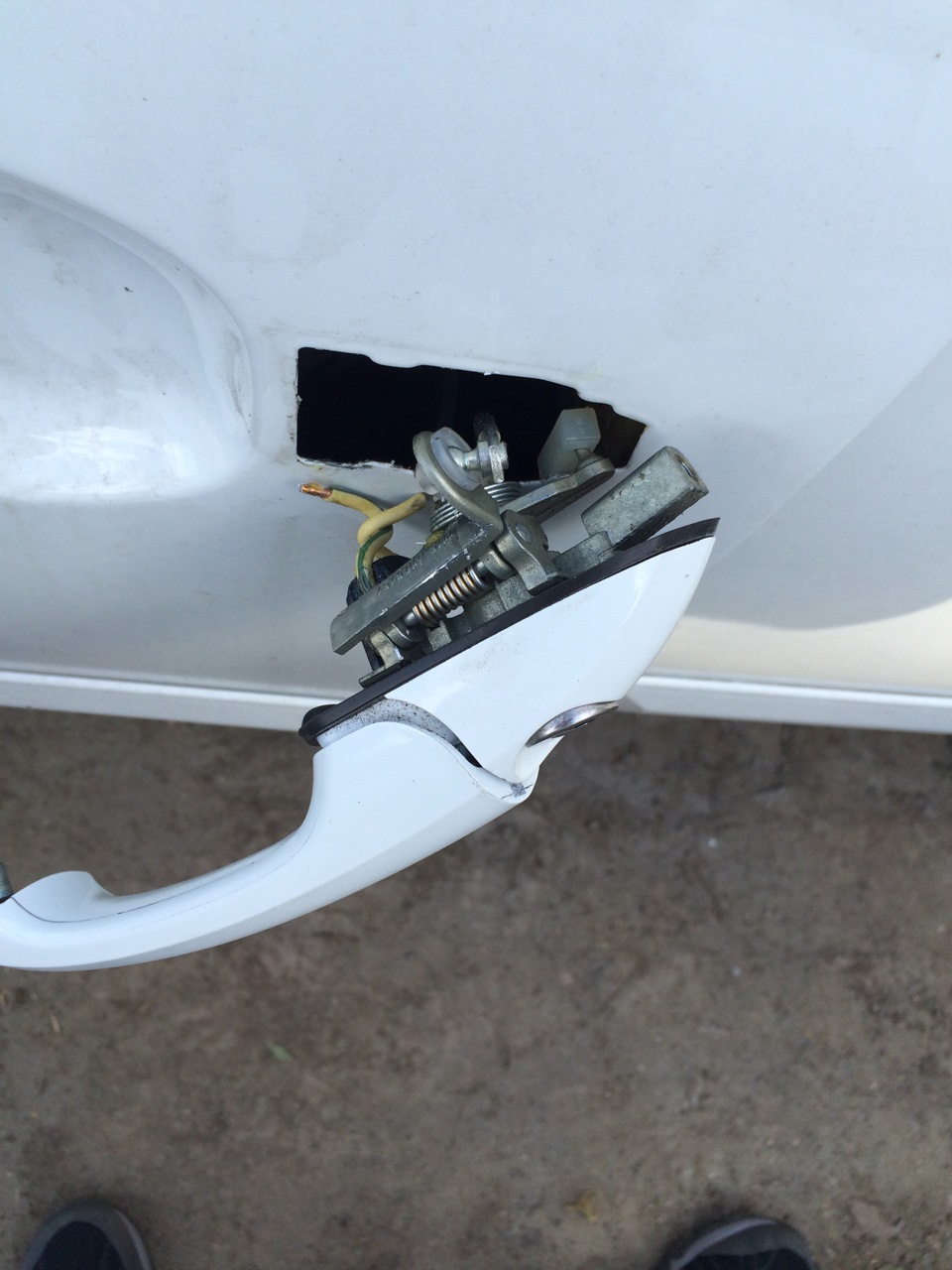

Откручиваем ручку и с внешней стороны скидываем тягу:
Переставляем всё нутро механизма как и в первом случае. И запоминаем с какой стороны была подсоединена тяга. Я вот по началу не запомнил и промучился — снимать и устанавливать одну и ту же ручку несколько раз это то ещё удовольствие!
Ещё один важный момент — при разборке механизмов главное не потерять пружинку…если потеряете придется искать новую в продаже (может даже ручку покупать =D) Но к счастью пружинка нашлась) Так же отсоединив тягу от задней правой пассажирской ручки эта самая тяга упала не вниз, а под действием лапки замка улетела куда-то вверх. Пришлось стоять и хлопать дверью пока тяга не вывалилась.
В итоге ручки были установлены, а их механизмы были обработаны грязеотталкивающей смазкой Liqui Molly — теперь открывать двери одно удовольствие! А какой у новых ручек приятный хват! В общем, если у вас есть свободное время, пытливый ум и стальные нервы, то смело меняйте ручки! =D

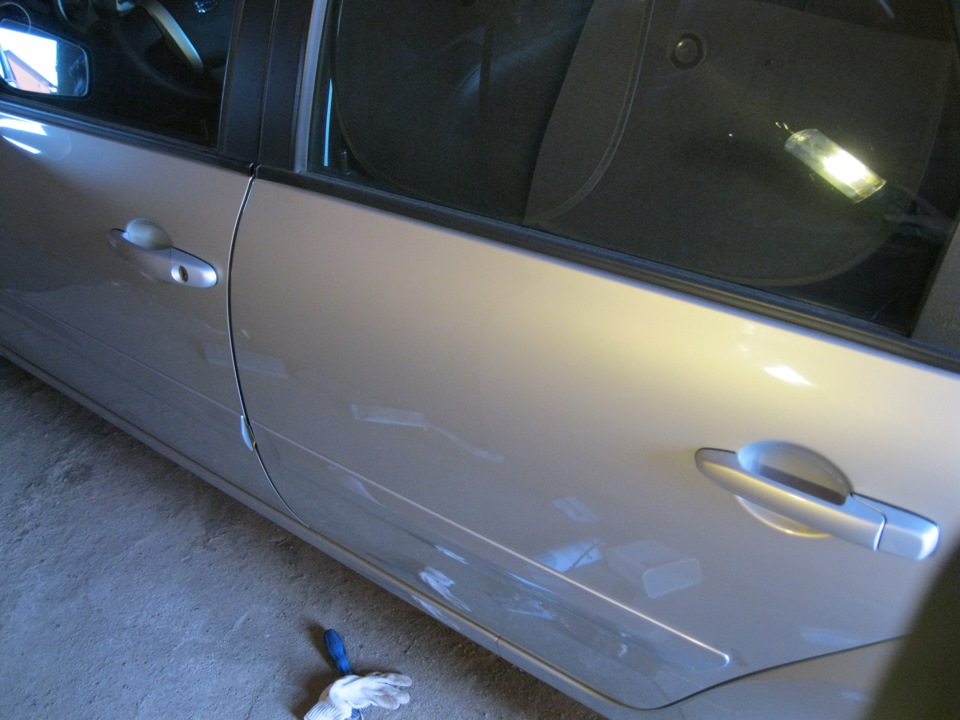

Вот фоточка-сравнение новой и старой ручек дверей:
Ракурс конечно не очень, но всё же.
Спасибо за внимание!
Всем мир и побольше добра!
Оригинальные детали салона Datsun по лучшей цене
Детали салона Datsun
Подлокотник с боксом «ArBox 2» для новой Lada Granta FL ( с 2018г. выпуска) и Датсун с 202..
Резиновый подпятник для коврика водителя. Подпятник предназначен для предотвращения истирания ков..
Подушка переднего сиденья Лада Гранта / Калина-2 (с 2015г.), Датсун для замены испорченной или изнош..
Поручни потолка серые, комплект из 3х ручек 2110-8202010/11-10/043 для автомобилей ВАЗ 2110-12, Кали..
Поручни потолка черные, комплект из 3х ручек 2110-8202010/11-10/043 для автомобилей ВАЗ 2110-12, Кал..
Переходная рамка для установки автомагнитол стандарта 2 DIN в штатное место автомобилей Datsun On-Do..
Регулятор крепления переднего ремня безопасности по высоте штатно устанавливается в автомобилях Лада..
Оригинальный заводской ремень безопасности передний правый (для пассажира) без преднатяжителя. Ремен..
Ручка рычага переключения автоматической КПП Лада Гранта / Калина-2, Датсун, обшитая кожей. Ручка КП..
Ручка обивки передней двери левая, устанавливается штатно на автомобилях Лада Гранта, Калина-2, Датс..
Уважаемые покупатели! В период нерабочих дней по 7 ноября 2021 года наш магазин продолжает работу, все службы доставки продолжают работать в штатном режиме, отправки происходят без значительных задержек.
Говно-ручки дверей или от добра добра не ищут
Поехал к приятелю в гараж, чтобы он мне их установил. Сам побоялся лезть и, как выясняется зря. Надо сказать, что в первый раз выполнять эту работу было очень сложно и провозился он довольно долго, даже не смотря на имеющуюся подробную инструкцию (читал не внимательно). В общем, установил с большим количеством мата. Но сразу же вылезла проблема — ручки заедали. И если задние путём смазки мы заставили работать хоть как-то, то передние пришлось колхозить. Проездил с этими ручками я неделю. Зае…(мучили) они меня в усмерть! Решил вернуть заводские обратно, но уже сам (неудобно ещё раз было обращаться к приятелю с этим вопросом). Взял инструменты и за три часа, очень не торопясь поставил заводские ручки обратно. Кстати, меняются они элементарно, когда знаешь как. Многие пишут, что сложно менять ручки передних дверей, типа тяги внутри двери неудобно ставить-снимать, а оказывается всё это делается снаружи двери! То есть внутри нужно открутить всего одну гайку на 8, а снаружи в торце двери выкрутить болт двери на 8 и потихоньку сдвинуть вперёд ручку и аккуратно достать ручки с механизмом. Доступ к тягам открывается полностью! Внутри двери вообще ничего собирать не нужно!
Попытался ещё раз сам отрегулировать и смазать ручки, но всё было тщетно! Это говно бесконечно заедало! Плюнул и поставил родные на место. Надо сказать, что они встали идеально и ни разу не заели.

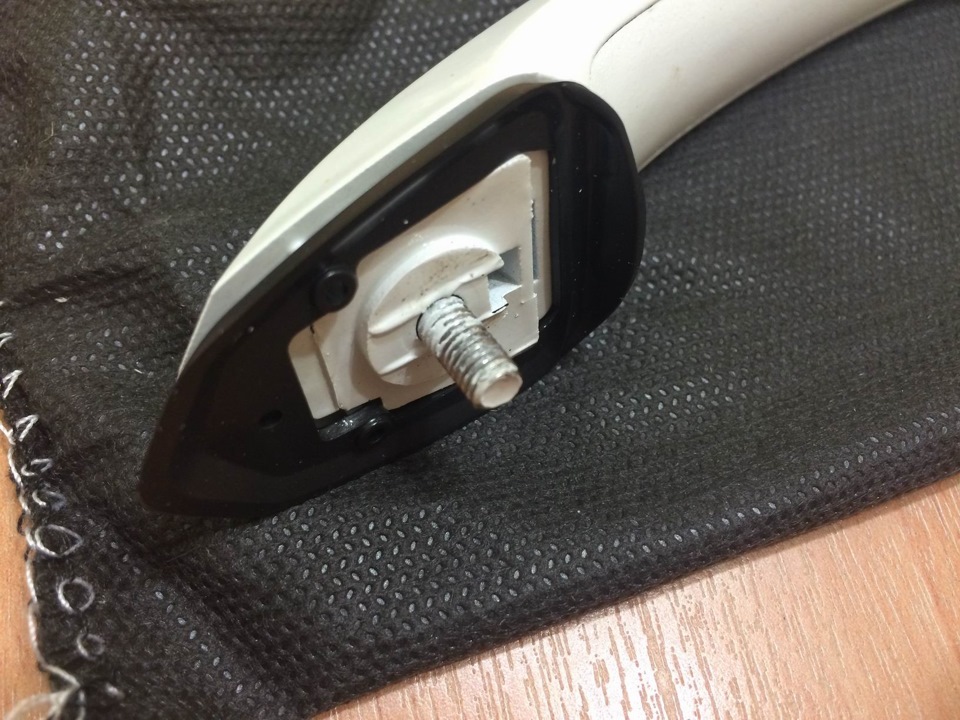

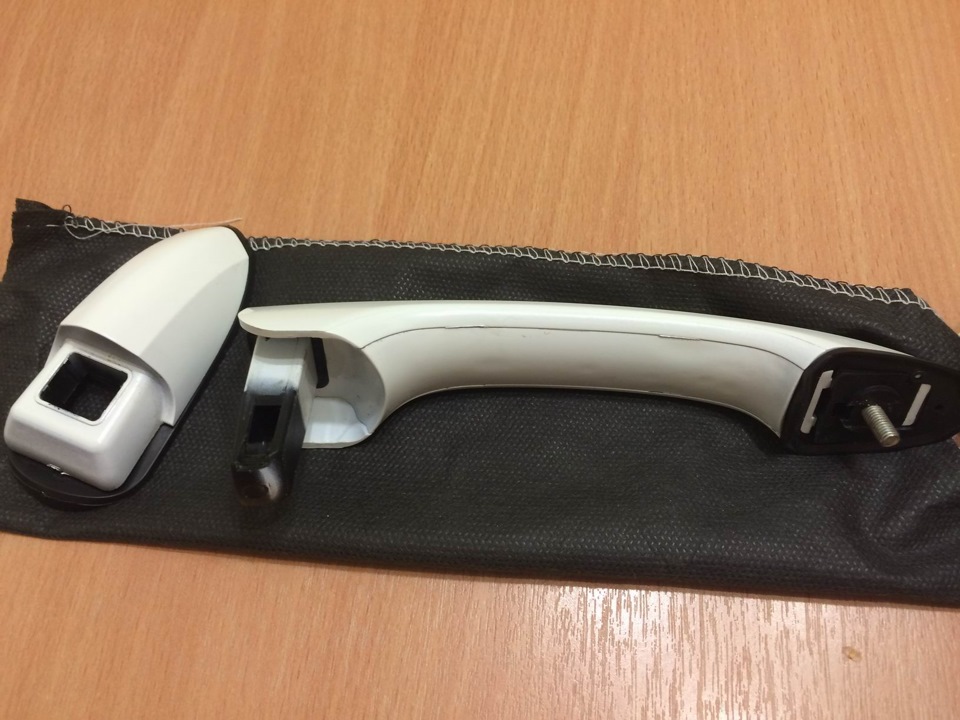

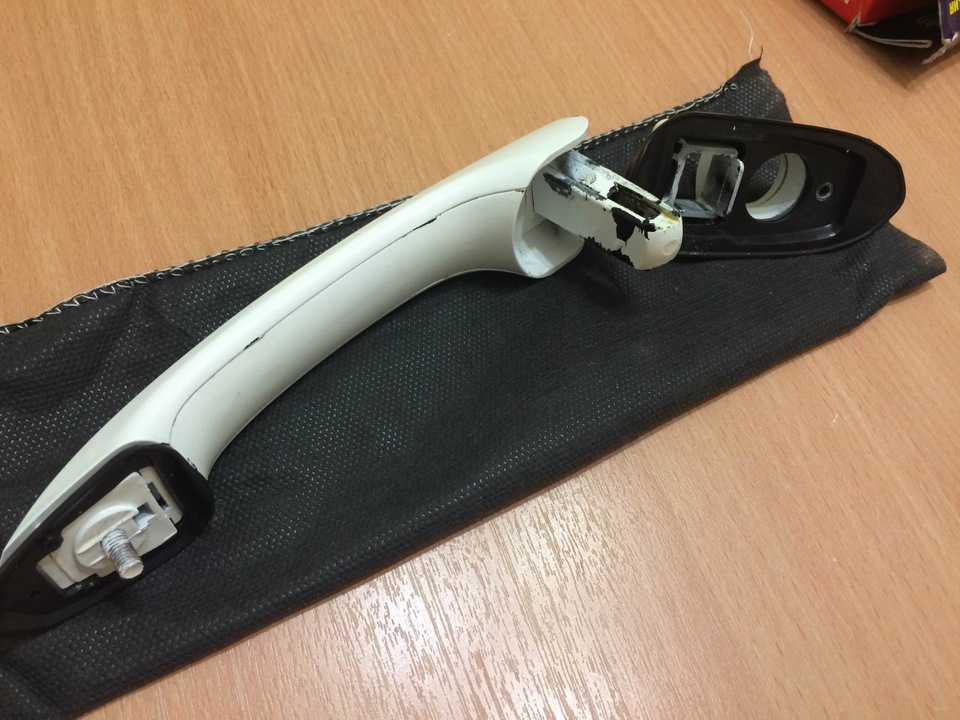

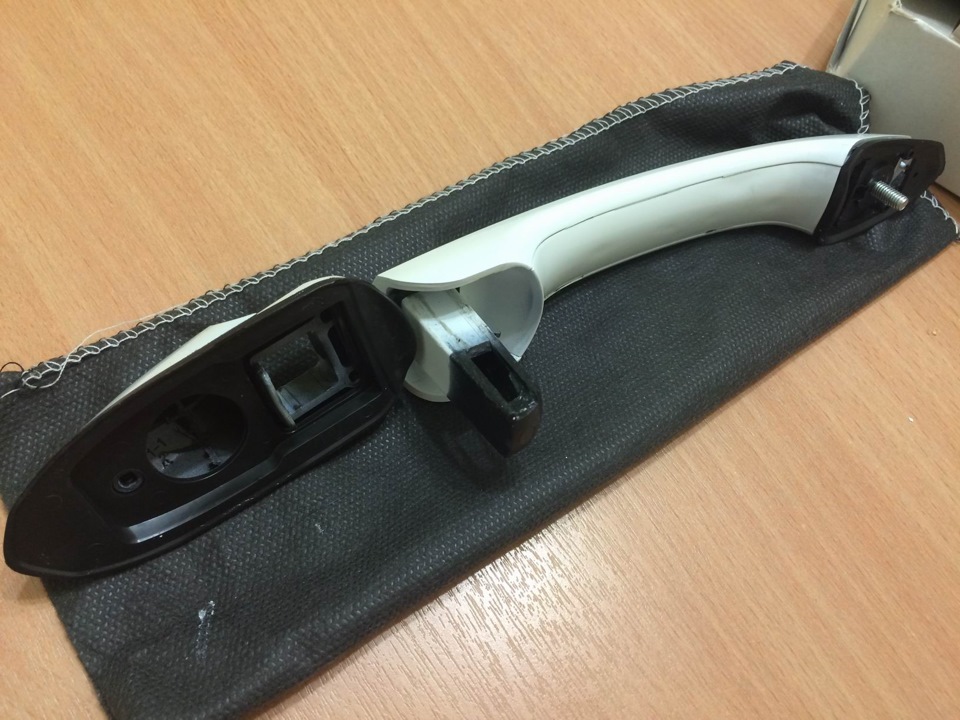

Теперь по поводу качества самих ручек. Даже если абстрагироваться от того, что они заедали выполнены они откровенно говённо! Окрашены очень плохо, с нарушением технологии, да ещё и не в цвет кузова! Внутри болтаются. Краска отваливается. Разложил на столе и сфотографировал:

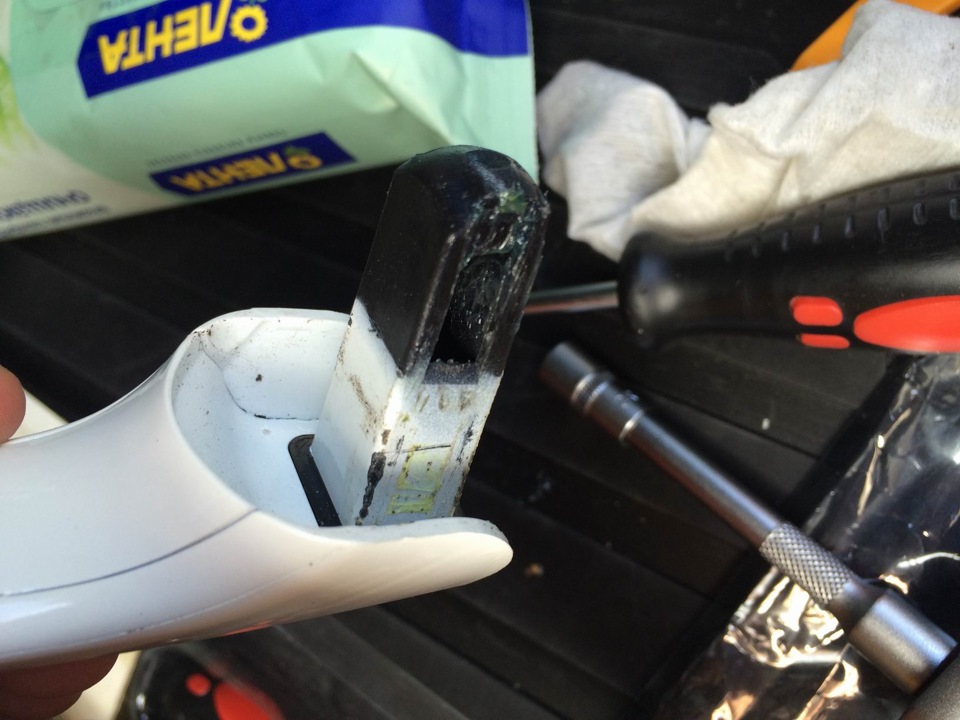

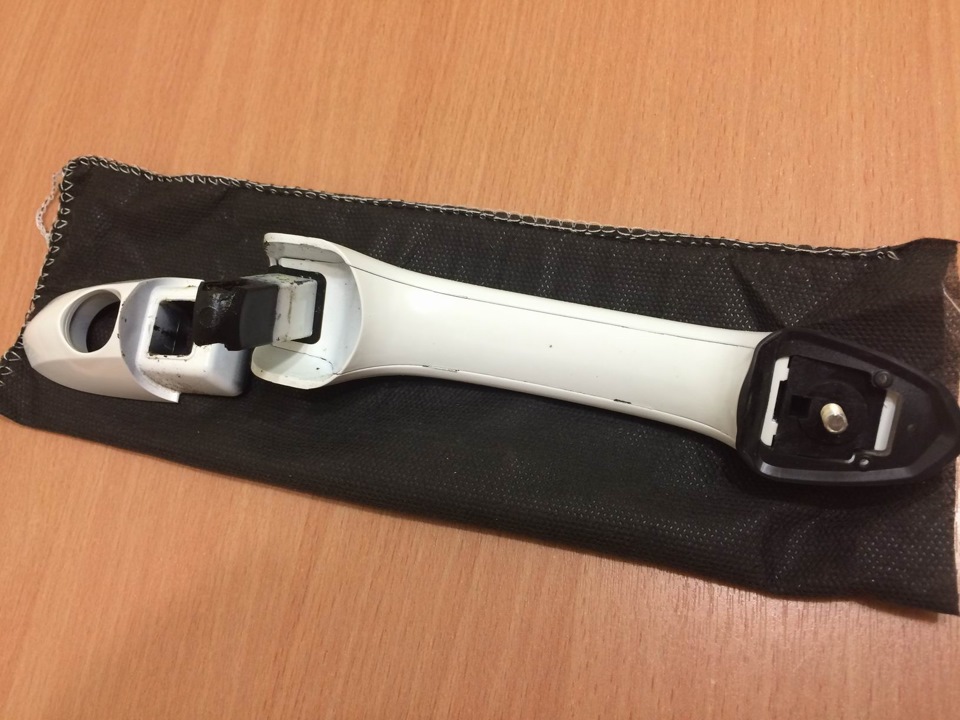

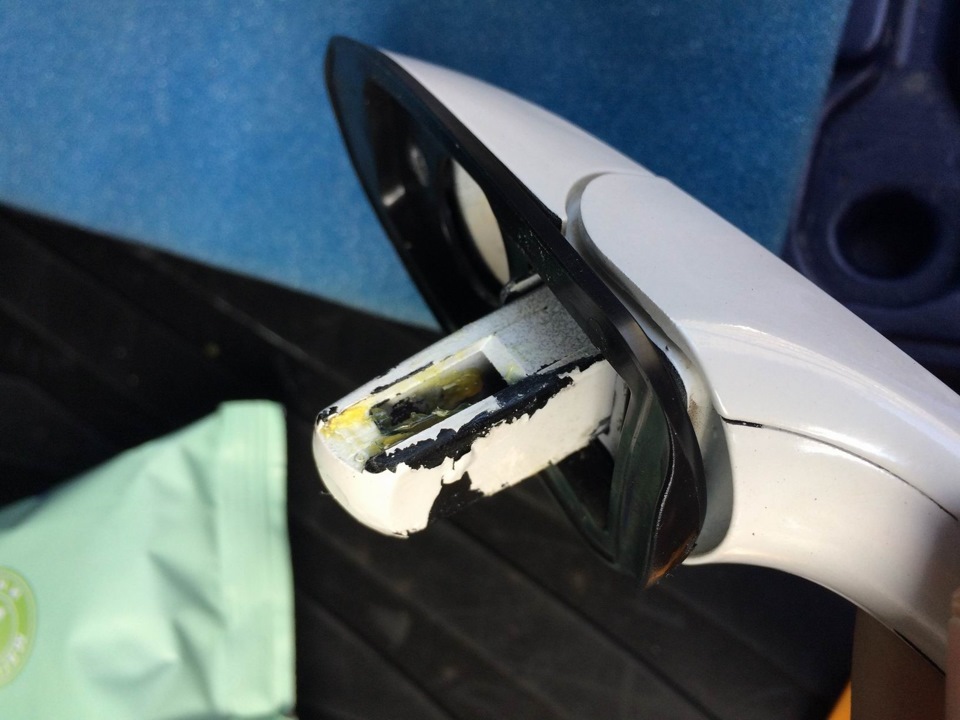

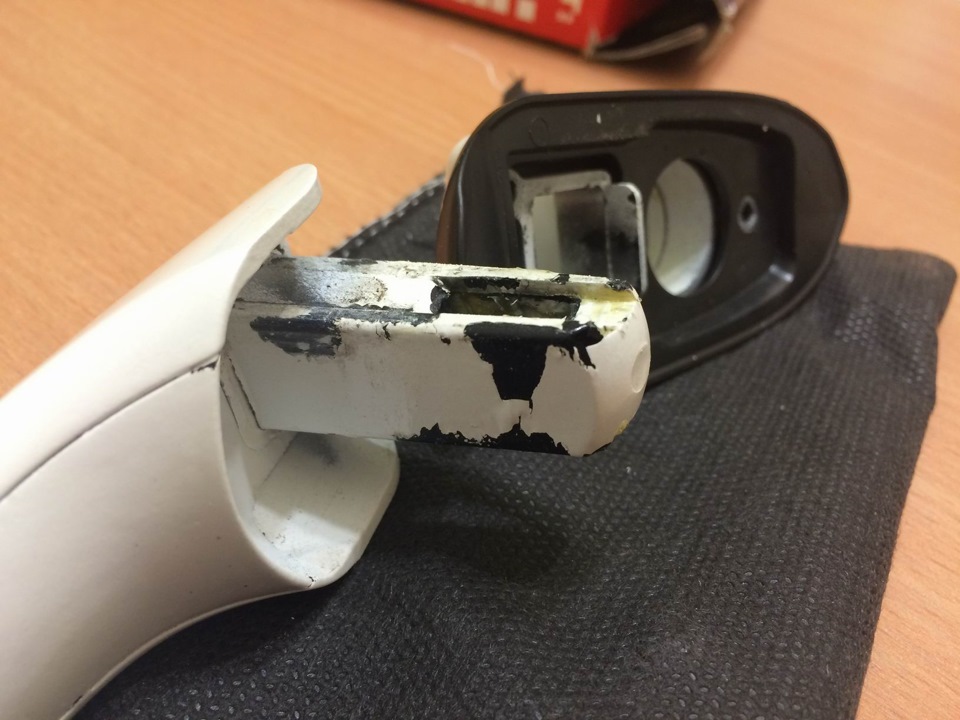

Эти ещё более или менее. А вот и причина бесконечного заедания ручки передней пассажирской двери! Оказывается из-за кривых рук маляра окрашенными оказались те части, которые таковыми быть не должны
Сделал фото. Написал письмо в интернет-магазин с вопросом гарантийный ли это случай. 31 августа получил ответ:
«Здравствуйте! Хорошо фото постараемся передать производителю, но скорее всего они не обратят внимание на данную потенцию так как вы на нашей практике за 3 года первый кто на них пожаловался на устройство и цвет, что касаемо залипания, попробуйте их чем нибудь смазать например WD думаю данная проблема решится.»
Ответ из разряда: «Обрабатывайте напильником до тех пор, пока не получите из танка самолёт».
Прошло почти две недели больше со мной связь никто так и не вышел! Прибирался дома и выкинул прямо в коробке это говно! Покупать категорически не советую.
Вот такую качественную продукцию делает эта фирма (www.td-bobcat.ru)! Гарантия 3 года! Остерегайтесь оригинала! :-)))
Datsun mi-DO 2016, двигатель бензиновый 1.6 л., 87 л. с., передний привод, механическая коробка передач — тюнинг
Машины в продаже
Datsun mi-Do, 2016
Datsun mi-Do, 2015
Datsun mi-Do, 2015
Datsun mi-Do, 2015
Комментарии 20
Согласен на все 100 %, сам себе такие поставил, надо менять и срочно… выглядят стремно, до конца не закрываются. На Гранту они тоже не подходят.
Приветствую тебя, брат по несчастью :-))) В общем, у меня эта проблема решена. Единственное, что не покидают мысли заводские поставить в цвет авто
Да и видимо Наш партнер не передал фото на рысь как мы Вам и обещали… Вину признаем что не проконтролировали данный процесс. Хорошо что они обратили внимание на Вашу запись. Теперь благодаря Вам и мы знаем 100% что ручки на датсун не встают
Надеемся на понимание! Ждем ручки обратно для возврата Вам денежных средств.
Виктор, возвращать мне вам уже нечего 🙂 Привык не хранить не нужный хлам. Сначала хотел их кому-нибудь подарить, но потом подумал, что меня потом за них буду вспоминать не добрым словом и решил их выкинуть. Но даже имеющиеся фото говорят о том, что их качество, мягко скажем, было не очень
Здравствуйте Антон! Когда Вам первый раз пришли ручки с одной личинкой Вам все обменяли за счет магазина на что Вы написали что мы отличный магазин и с нами приятно иметь дело., а тут получается что мы молчим и т.д что касаемо ручек под 1 личинку или 2, все очень просто Рысь Вам совершенно верно ответили что они производят только 1+3, но по Вашей просьбе Мы пере комплектовали 2 комплекта, т.е из другого такого же комплекта была взята водительская ручка и вложена в Ваш комплект и на складе оставили комплект вовсе без личинок. так как ручки совершенно одинаковы. Данные действия были сделаны дабы выполнить Вашу просьбу и ручки выполнить именно под личинки. В нашем же магазине были приобретены еще накладки и молдинги которые были отличного качества и которые стоят на Вашем автомобиле. А так же магазин ни в коем случае ни отказывается от возврата, Так же Вам ни чего не мешало ручки вернуть обратно на законном основании. И еще один небольшой Факт, на момент Вашего заказа, Вы заказывали товары которые предназначены для установки на лада Калина, Калина 2, Гранта в описании товара ни слово о Датсун. На момент оформления заказа менеджер вместе с Вами принял решения что товары должны подойти, что в итоге и получилось, Но Вот касаемо ручек получилось не совсем хорошо, как говорится инициатива всегда оставляет виноватым инициатора. Но мы ни в коем случае не от чего не отказываемся и не молчим, всегда готовы принять возврат и сделать определенные выводы.
Теперь немного о Рысь, Наш магазин не является официальном дилером Рысь, так как наши объемы продаж именно продукции Рысь не могут себе позволить работать по партнерской программе Рысь. Но вся продукция продаваемая нами, поступает нам на склад от официального партнера Рысь, что остерегает и нас и клиентов от подделок. Что касаемо подделок, мы еще не встречали подделку евро ручек Рысь, да евро ручек на рынке много от разных производителей но все они подделка под Тюн-Авто, а Тюн-Авто как известно ручки другого дизайна и совершенно в других упаковках.
В общем итог таков если ручки все же остались у Вас мы их примем обратно, всегда будем рады посодействовать и решить проблему нашим клиентам.
И еще, Вы и вправду первый клиент за 3 года, у которого ручки работают как то некорректно или не подошли, но как и пишет Рысь, проблема не в ручках, а автомобиле. Для Нас это будет урок и предлагать автовладельцам Датсун данные ручки мы не будем, пока Рысь не произведут данный комплект именно для Датсун.
Виктор, давайте будем рассуждать спокойно.
1) На стадии оформления заказа у меня был вопрос подойдут ли эти позиции на Datsun Mi-Do. Я получил утвердительный ответ (переписка есть и у вас и у меня). Так же я специально уточнил, что у меня в обеих передних ручках личинки замка, вы меня заверили, что придут именно такие! Пришли не те! Поменяли — МОЛОДЦЫ! О том, что вы мне сделали самостоятельную сборку из двух комплектов, я узнал только сейчас из вашего сообщения.
2) О том, что я заказывал молдинги и накладки написано в другой записи БЖ. Посмотрите и убедитесь в этом. Хотя молдинг на водительской двери начал облазить от небольшого физического повреждения. Я к вам никаких претензий по этому поводу не предъявляю.
3) На мой последний вопрос относительно качества ручек был ответ от 31 августа, что вы отправите запрос производителю. Прошло две недели — тишина! Вы отправили вопрос на РЫСЬ? Нет! Это так? Так!
4) Ручки были выкинуты на помойку как об этом написано выше. Остались только фото!
5) Возникает естественный и САМЫЙ ВАЖНЫЙ вопрос: Кто же их так качественно произвёл и покрасил? :-)))
6) Я не поливаю ваш магазин грязью. Общаетесь, не прячетесь — уже достойно уважения в наше время. Но мой вопрос относительно гарантии остался, мягко скажем, без ответа.
P. S. Ещё я не совсем понимаю как ручки в Датсуне и Калине могут быть разные, если двери в сборе у них идут одинаковые :-))) Но это уже вопрос к производителю)
Меня зовут Андрей, представляю компанию ООО «РЫСЬ». Очень жаль, что у Вас сложилось такое впечатление о нашей компании. Мы считаем, что оно ошибочное и безосновательное по следующим причинам:
— в автомагазине Вас должны были предупредить, что комплект «калиновских» ручек нашего производства не подходит на автомобиль Вашей модели. В Датсуне конструкция замка изменена и доработана, в связи с чем ручки нашего производства работают некорректно и на излом.
— автомагазин, в котором Вы приобрели комплект дверных ручек не является нашим официальным партнером. Поэтому мы не можем гарантировать то, что продукция оригинальная и качественная. К сожалению на рынке очень много китайских подделок и копий наших дверных ручек, которые делаются из некачественного вторично переработанного сырья.
— Вам продали комплект с двумя ручками, у которых имеется отверстие для личинок замка. Мы изготавливаем комплекты исключительно 1+3 (ручка с отверстием под личинку замка с водительской стороны). На фотографиях видно, что болты в ручках так же были покрашены. На нашем производстве изначально окрашиваются пластиковые элементы дверных ручек в покрасочной камере, после чего они поступают в сборочный цех, где данные ручки собираются и комплектуются. На нашем производстве ручки не красятся вместе с болтами.
В любом случае, даже оригинальные дверные ручки нашего производства не подходят для автомобилей Датсун.
Очень жаль, что Вы не обратились сразу к нам, как к производителю, для выявления гарантийного случая или подделки. Представители указанного автомагазина по Вашему поводу с нами не связывались.
Обидно, что из-за недобросовестных продавцов и коммерсантов, которые вводят людей в заблуждение, возникает отрицательное мнение о продукции нашей компании.
Я благодарен вам за ответ. Жаль, что выкинул уже эти ручки. Так бы можно было хоть какую-то правду найти. Цена вопроса копеечная — 1100 рублей. Я не обеднею, но вот сам факт установки и их работы меня огорчил. Попробую попросить прокомментировать мою тему интернет-магазин, в котором я делал данную покупку.
Во, понапридумывают на ТАЗы евроручки какие-то.
По старой, доброй традиции… Хочется, как лучше — получается, как всегда! Заводские пока найти не могу. Да и не особо ищу теперь, честно сказать.
Да реально забей — это всего лишь кусок пластика. Если совсем прижмет, можно же и заводские перекрасить.
Двери Datsun On-Do с 2014 года
Двери
Снятие передней двери
1. Установить автомобиль на рабочее место.
2. Открыть капот и отсоединить отрицательную клемму аккумуляторной батареи.
Ниже описаны операции для передней левой двери.
3. Отвернуть кнопку запирания/отпирания передней двери (1).
4. Отвернуть самонарезные винты (4) и (5) при помощи крестообразной отвертки.
5. Снять облицовочную заглушку и отвернуть крепежный винт (2) при помощи крестообразной отвертки.
6. Ослабить фиксаторы и отсоединить облицовку двери (3). Извлечь тягу замка двери из отверстия облицовки передней двери, отсоединить электрический разъем электропроводки от блока управления стеклоподъемниками. Снять облицовку передней двери.
Ниже описаны операции для передней правой двери.
7. Отвернуть кнопку запирания/отпирания передней двери (4).
8. Отвернуть самонарезные винты (2) при помощи крестообразной отвертки.
9. Снять декоративную заглушку, отвернуть винты (3) крепления ручки (1) к облицовке передней двери, и затем снять ручку передней правой двери.
10. Ослабить фиксаторы и отсоединить облицовку двери (5). Извлечь тягу замка двери из отверстия облицовки передней двери, отсоединить электрический разъем электропроводки от блока управления стеклоподъемниками. Снять облицовку передней двери.
Ниже описаны общие операции для передней правой и левой двери.
11. Снять облицовку (6) наружного горизонтального уплотнения стекла передней двери, снять наружное уплотнение стекла передней двери (1), внутреннее уплотнение стекла передней двери (2) и верхнее уплотнение стекла передней двери (4) при помощи отвертки с плоским жалом.
12. Отвернуть винт (3). Отсоединить тяги замка двери и снять внутреннюю ручку (4).
13. Отвернуть три крепежных болта (2), и затем снять кронштейн облицовки передней двери.
14. Подсоединить электрический разъем к блоку управления стеклоподъемниками, подсоединить отрицательную клемму аккумуляторной батареи и поднять стекло передней двери в крайнее верхнее положение.
15. Отвернуть, через отверстия во внутренней панели двери, два болта (1) крепления направляющей стекла к механизму стеклоподъемника при помощи сменной головки 8 мм, воротка и удлинителя и снять стекло передней двери.
16. Отвернуть одиннадцать гаек (2) крепления механизма стеклоподъемника при помощи сменной головки 10 мм и воротка, отсоединить электрический разъем электропроводки от мотора стеклоподъемника, и снять механизм стеклоподъемника в сборе с мотором через отверстие в панели двери.
17. Отвернуть три болта (2), отсоединить все тяги от замка двери, отсоединить электрический разъем электропроводки и снять замок двери.
Для снятия замка двери, стекло передней двери снимать не требуется.
18. Отвернуть болт (1).
19. Отвернуть гайку (1) и снять ручку двери.
20. Отвернуть три винта (3) при помощи крестообразной отвертки, снять скобу фиксации (2), и затем снять наружное зеркало заднего вида (1).
21. Отсоединить электрический разъем (4) электропроводки от передней двери, и извлечь из двери жгут проводов.
22. Отвернуть болты крепления ограничителя (3) к передней двери при помощи сменной головки 8 мм и воротка.
23. Отвернуть штифты (2) навесов передней двери при помощи сменной головки Torx Т40, сменной головки 10 мм и воротка, и затем снять переднюю дверь (1).
Для выполнения данной операции прибегнуть к помощи ассистента.
Установка передней двери
Установку произвести в порядке обратном снятию.
1. Нанести смазку на подвижные компоненты стеклоподъемника передней двери, на поверхности скольжения замка передней двери, ограничителя передней двери, навесов передней двери и тяг передней двери.
2. Перед установкой облицовки передней двери, необходимо подсоединить электрический разъем к блоку управления стеклоподъемником передней двери, и затем подсоединить отрицательную клемму аккумуляторной батареи. Проверить функционирование замка двери и стеклоподъемника. Поднять вверх до упора стекло передней двери и отсоединить отрицательную клемму аккумуляторной батареи, затем отсоединить электрический разъем от блока управления стеклоподъемником передней двери.
3. Убедиться, что передняя дверь открывается и закрывается легко и не открывается самопроизвольно.
4. Проверить и отрегулировать зазоры передней двери.
5. Убедиться, что все компоненты передней двери закреплены на всех точках крепления, предусмотренных конструкцией.
Снятие задней двери
1. Установить автомобиль на рабочее место.
2. Открыть капот и отсоединить отрицательную клемму аккумуляторной батареи.
3. Отвернуть кнопку запирания/отпирания задней двери (1).
4. Снять декоративную заглушку, отвернуть винты (1) крепления ручки к облицовке, и снять ручку облицовки задней двери (3).
5. Снять фиксатор ручки (6), ручку заднего стеклоподъемника (7) и облицовку (5) ручки стеклоподъемника.
6. Ослабить фиксаторы и отсоединить облицовку задней двери (4) при помощи отвертки с плоским жалом.
7. Снять облицовку (6) наружного горизонтального уплотнение стекла двери, снять наружное уплотнение стекла двери (3), снять внутреннее уплотнение (4) стекла задней двери.
8. Отвернуть винт (2) при помощи крестообразной отвертки и снять облицовку (3).
9. Отвернуть крепежный болт (2) и снять направляющую стекла задней двери.
10. Временно установить ручку стеклоподъемника задней двери, и поднять стекло задней двери в верхнее положение до упора.
11. Отвернуть два болта (1) крепления направляющей стекла к механизму стеклоподъемника и снять стекло с задней двери.
12. Снять верхний уплотнитель (5) стекла задней двери при помощи отвертки с плоским жалом.
13. Отвернуть три гайки (2) и три гайки (4) крепления стеклоподъемника задней двери, и затем снять стеклоподъемник через отверстие в панели двери.
14. Отвернуть два винта (3) и снять внутреннюю ручку задней двери (5).
15. Отвернуть крепежную гайку (1).
16. Отвернуть болт (1) и снять наружную ручку задней двери.
17. Отвернуть три болта (3), отсоединить тяги от замка задней двери, отсоединить электрический разъем электропроводки и снять замок задней двери.
18. Снять защитный кожух (2) электропроводки и извлечб электропроводку из задней двери.
19. Отвернуть болты крепления ограничителя (3) к задней двери при помощи сменной головки 8 мм и воротка.
20. Отвернуть штифты (4) навесов задней двери при помощи сменной головки Torx Т40, сменной головки 10 мм и воротка, и затем снять заднюю дверь (1).
Для выполнения данной операции прибегнуть к помощи ассистента.
Установка задней двери
Установку произвести в порядке обратном снятию.
1. Нанести смазку на подвижные компоненты стеклоподъемника задней двери, на поверхности скольжения замка задней двери, ограничителя задней двери, навесов задней двери и тяг задней двери.
2. Перед установкой облицовки задней двери, необходимо подсоединить отрицательную клемму аккумуляторной батареи. Проверить функционирование замка двери и стеклоподъемника. Поднять вверх до упора стекло передней двери и отсоединить отрицательную клемму аккумуляторной батареи, затем снять ручку стеклоподъемника задней двери.
3. Убедиться, что задняя дверь открывается и закрывается легко и не открывается самопроизвольно.
4. Проверить и отрегулировать зазоры задней двери.
5. Убедиться, что все компоненты задней двери закреплены на всех точках крепления, предусмотренных конструкцией.
