ручка двери уаз патриот внутренняя усиленная
Металлический кронштейн ручек двери, взамен пластикового.
Большинство владельцев УАЗ Патриот рано или поздно сталкиваются с поломкой ручки двери. В моем случае я менял ручку 3 или 4 раза 🙁
Это те, которые «Ручка УАЗ-3160, Патриот двери внутренняя в сборе НИКМА». Стоит 225 руб. Идет в сборе металлическая ручка и пластиковый кронштейн. Вот этот пластиковый кронштейн и ломается, а покупать приходится ручку целиком + неудобства до ремонта + всеравно не на долго 🙁
Сломанный мерзавец выглядит так:
Соединение условно-разборное 🙂 Чем-то тонким выколачиваем штифт со стороны ребристых насечек на нем. В комментах мне указали, что нужно выбивать не со стороны насечек, а с другой, гладкой. Чет тупанул по среди ночи 🙂 В моем случае это была выколотка 3мм.
Выколотка нужна достаточно длинная. На фото ошибка! Выбивать надо в другую сторону, со стороны где нет насечек.
Меняем кронштейн, вколачиваем на место штифт. Ставим обратно на дверь.
Профит, надеюсь теперь на долго, в глубине души надеюсь, что на всегда 🙂
Кронштейн внутренней ручки двери Патриот не выходя из дома.
Всем доброго времени суток! Ну вот и меня, спустя 4 года после покупки УАЗ Патриот, постигла маленькая неприятность. Совсем развалился кронштейн ручки открывания двери, и пришлось открывать дверь опустив стекло.
Быстро купить такую деталь, как выяснилось, невозможно. Да и цены от 40 руб. такие же ненадежные, и с мечсячным ожиданием, до сверхпрочных, вечных стальных(вот зачем такие?) за 1000 руб. Но что-то делать надо, начал усиленно искать в инете что-нить недорого, понадежней, чем заводское, и рядом. И самое близкое, недорогое(точнее: бесплатное), и реально прочнее, оказалась 3d модель этого кронштейна. Если честно, я даже не искал, т.к. почему-то был уверен, что не найду. Но добрые люди, смоделировали и выложили в свободный доступ. Брал отсюда: 3dtoday.ru/3d-models/khob…i_usilennoe_dorabotannoe/ И, так как я являюсь счастливым обладателем 3d принтера, то тут же скачал модель и распечатал. Но, так как модель была одна, и не было определено, левая или правая, то я распечатал 2 шт, зеркально друг другу.

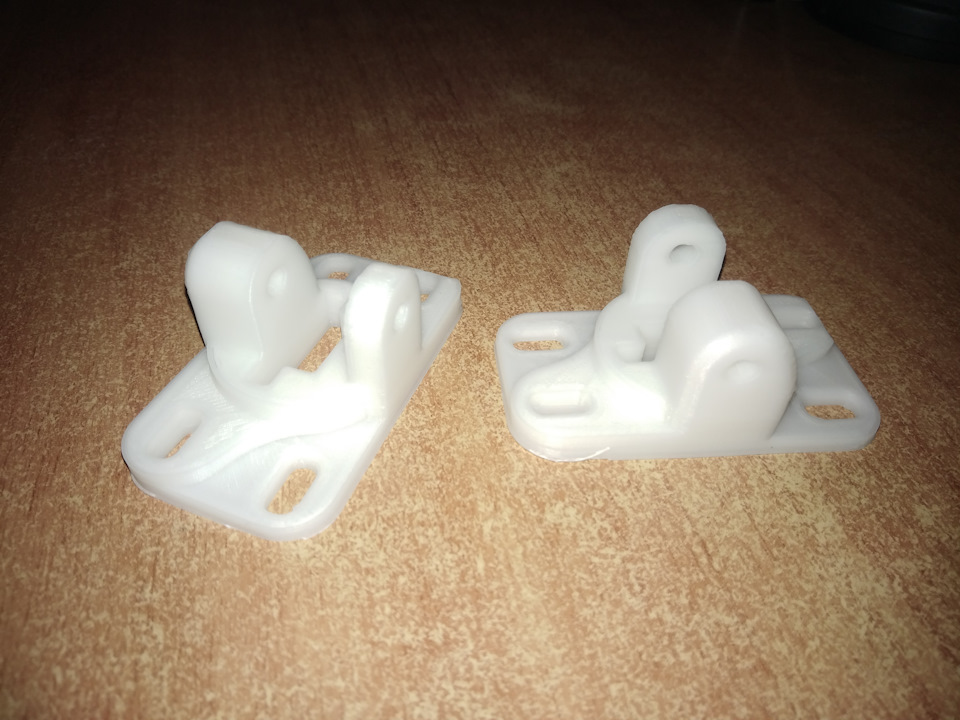

Печаталась эта парочка 2,5 часа, затем безо всякой обработки попробовал поставить саму ручку на кронштейн, что мне и удалось безо всяких лишних извращений. Модель получилась идеально по размеру.
И я понял, что правильно сделал, распечатав 2 шт. зеркально. Эти модели на левую и правую сторону отличаются.
Ну а установка самой ручки на дверь — дело техники.
Ручки дверей наружные усиленные «Рысь»
Процесс тюнинга дверей продолжился заменой дверных ручек, для чего был приобретён комплект ручек производства фирмы «Рысь», артикул для истории:
• 3160610515051 — ручка УАЗ-3160, Патриот двери наружная усиленная комплект 4шт.
Не могу сказать, что к штатным ручкам у меня были серьезные вопросы, но всё-таки под определённым углом приходилось прикладывать бо́льшее усилие, чем того хотелось, а женщине открывание дверей так и вовсе давалось с большим трудом. Забегая наперёд могу сказать, что вопрос можно решить регулировкой заводских ручек и добавлением в них смазки.
Монтаж ручек простой до безобразия: снять обшивку двери, скинуть тягу наружной ручки двери (артикулы 31606105240 и 31606105241 для левой и правой дверей соответственно), снять ручку и установить новую, предварительно заполнив механизм смазкой.
В процессе установки важно не перетянуть крепления ручки, иначе механизм может заедать и подклинивать, проверено на личном опыте.
Непосредственно сразу после монтажа вау-эффекта не случилось. Механизмы дверных ручек смазал, отрегулировал преднатяг — двери действительно стали открываться относительно мизинцем. Удовольствие от применения самих ручек пришло несколько позже, через пару дней — шершавый пластик, удобный хват (сами ручки по размеру немногим больше, объёмнее заводских). В общем, однозначно стоящая покупка, двери открываются легко и приятно.
Есть варианты ручек под цвет кузова, выйдет дороже примерно на тысячу, но и в чёрном матовом исполнении, скажу я вам, вид имеют.
Как отремонтировать внутреннюю ручку двери на УАЗ Патриот своими руками
Ручка двери внутренняя УАЗ Патриот после длительной эксплуатации начинает работать некорректно. Конфигурация ручного устройства проста, но монтажные работы требуют соблюдения инструкции. Прибор надежно прикреплен к дверной карте, но со временем крепежи ослабевают, в связи с чем внутренние механизмы ломаются. Если ручка стала скрипеть или перестала выполнять свои функции, то потребуется провести диагностику, ремонт или замену.
Причины неисправности
Внутренняя ручка УАЗ Profi продолжает собой панель салона, но если провести разборку дверной карты, то ее можно снять. Поломки происходят после длительной эксплуатации транспорта. Появляются царапины, а внутренние элементы изнашиваются, механизм и крепежи внутри со временем ссыхаются. В связи с этим появляется неприятный скрип, заклинивание прибора, заедание, сложность открытия/закрытия. Причины:
При механическом повреждении починке устройство не подлежит, но разборка потребуется для того, чтобы извлечь поврежденную деталь.
Средняя цена комплекта автомобильных ручек составляет от 1000 руб.
Выбор ручки
Бесшумное открытие и закрытия – итог доработки механизма или правильной замены. Ручка двери для УАЗ Патриот продается в наборе из четырех штук. Дополнительно предоставляются крепежи и отвертка. Ремкомплект российских производителей можно приобрести в автомагазинах или через интернет. Фирмы, которые предоставляют комплектующие:
Дополнительно стоит приобрести тяги. Их в наборе нет, как и инструкции по монтажным работам.
Подготовка
Если закрывание передней или задней, левой или правой дверцы вызывает затруднения, то приступать к работе следует незамедлительно. Своевременная диагностика позволит отремонтировать элемент, что исключит траты по замене. Инвентарь:
После разборки станет ясно, требуется ли частичный ремонт или установка нового изделия. Иногда достаточно поменять крепления, тягу, кронштейн или фиксатор, провести смазочные работы.
Процесс замены внутренней ручки двери
Диагностика или профилактика потребует полноценной разборки дверной конструкции. Чтобы добраться до винтов, фиксирующих ручку, предусмотрен следующий алгоритм действий:
Обратный сбор облицовочной панели производится после того, как человек убедится, что нареканий в работе механизма нет.
Периодическая смазка деталей, диагностика и регулировка продлевает жизнь автомобильным запчастям, поэтому профилактика нарушений так важна.
Клуб УАЗ Патриот
Форум всероссийского клуба владельцев УАЗ Патриот
Сломалась внутренняя ручка двери
Сломалась внутренняя ручка двери
Сообщение bublonik » Вс ноя 15, 2015 20:54
Сломалась пластмасска на которой крепится внутренняя ручка двери.
Это уже вторая дверь. На первой эту штуку покупал через интернет. Вторую уже не хочется покупать, цена с пересылкой совсем не маленькая получается на копеечную деталь.
Если у кого ломалась, кто как выходил из ситуации.
Re: Сломалась внутренняя ручка двери
Сообщение r0mis » Вс ноя 15, 2015 21:07
Re: Сломалась внутренняя ручка двери
Сообщение bublonik » Вс ноя 15, 2015 21:35
Re: Сломалась внутренняя ручка двери
Сообщение viksh72 » Пн ноя 16, 2015 14:11
С уважением, Виктор
Re: Сломалась внутренняя ручка двери
Сообщение vanytka » Пн ноя 16, 2015 14:30
Re: Сломалась внутренняя ручка двери
Сообщение viksh72 » Пн ноя 16, 2015 14:46
С уважением, Виктор
Re: Сломалась внутренняя ручка двери
Сообщение bublonik » Пн ноя 16, 2015 20:59
Re: Сломалась внутренняя ручка двери
Сообщение Belkin » Ср ноя 18, 2015 19:51
Re: Сломалась внутренняя ручка двери
Сообщение bublonik » Ср ноя 18, 2015 21:15
Re: Сломалась внутренняя ручка двери
Сообщение Belkin » Ср ноя 18, 2015 21:26
Re: Сломалась внутренняя ручка двери
Сообщение bublonik » Чт ноя 19, 2015 21:41
Эта пластмасска сейчас на работе, поэтому сфотать не получится. На словах, верхнии части обломились. На картинке примерно нарисовал.
Re: Сломалась внутренняя ручка двери
Сообщение Belkin » Пт ноя 20, 2015 18:57
Re: Сломалась внутренняя ручка двери
Сообщение bublonik » Вт ноя 24, 2015 19:19
Вобщем сделал так. Времени было мало, поэтому кривовато. (на все про все час). Если уделить побольше времени то можно сделать не хуже заводского. Ну главное суть видно.
Сначала сделал два шаблона из бумаги.

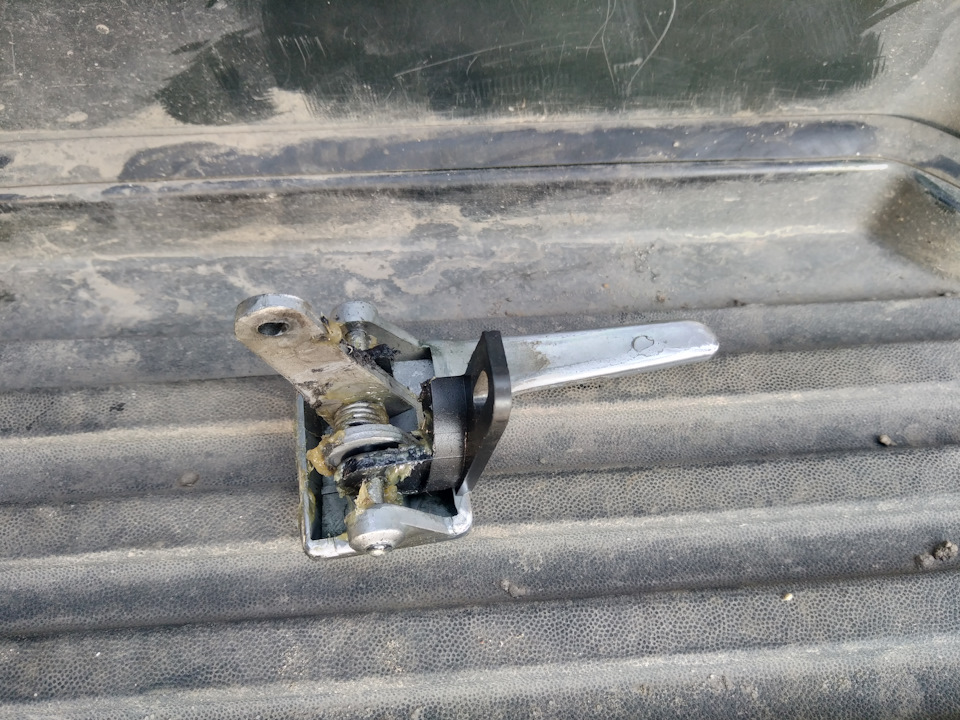

Потом из пластины 2 мм (толщины за глаза) сделал сам кронштейн, сварив две половинки между собой (без сварки все таки не обошлось, по капле с одного края и с другого).
Ну и потом прицепил к нему ручку. Пружину поставил от газелевской ручки, которую купил до этого, но переделать ее не получилось.
При поломке следующей ручки выберу время и сделаю по качественнее. Из инструмента: ножовка по металлу, молоток, шуруповерт, наждак и сварочник.
