ЛР3 > Сигналы и их свойства. Генерация сигналов в среде MatLab
Цель работы: научиться создавать различные типы сигналов и визуализировать их
Руководство по лабораторной работе
Для выполнения лабораторной работы Вам необходимо повторить соответствующие лекции.
ТЕОРЕТИЧЕСКИЕ СВЕДЕНИЯ
Гармонические сигналы и их комбинации в среде MatLab создаются с помощью функций Sin(x) и Cos(x). Следующий пример демонстрирует сигнал, представляющий собой сумму двух синусоид – 3Гц с амплитудой 1 В и 40 Гц с амплитудой 0,25 В. Сигнал сформирован для интервала времени от 0 до 1 с, частота дискретизации – 100 Гц.
Пример № 1
fs = 100; %частота дискретизации 100 Гц
t = 0:1/fs:1; %интервал времени от 0 до 1 сек

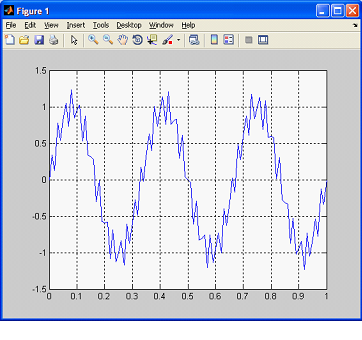

Результат работы программы представлен на рисунке 1.
Рисунок 1. Результат работы программы из примера № 1
Пример № 2
Fs = 8e3; %частота дискретизации 8 КГц
t = 0:1/Fs:1; %1 секунда дискретных моментов времени
t = t’; %преобразование строки в столбец
A = 2; %амплитуда – 2 В
f0 = 1e3; %частота – 1 КГц
phi = pi/4; %начальная фаза – 45 град
s1 = A*cos(2*pi*f0*t+phi); %гармонический сигнал
alpha = 1e3; %скорость затухания экспоненты
s2 = exp(-alpha*t).*s1; %затухающая синусоида

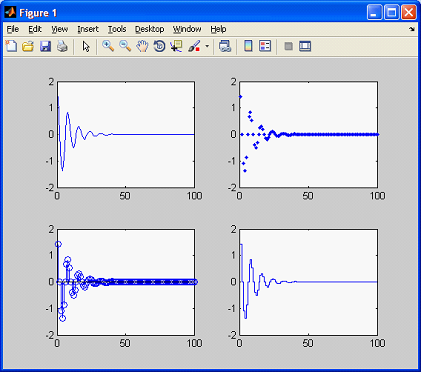

Результат работы программы представлен на рисунке 2.
Рисунок № 2. Результат работы программы из примера № 2
Для генерации одиночных импульсов в среде MatLab имеются встроенные функции:
rectpuls – прямоугольный импульс;
tripuls – треугольный импульс;
sinc – импульс вида sin(πt)/ (πt);
gausplus – радиоимпульс с гауссовой огибающей;
pulstran – последовательность из конечного числа импульсов произвольной формы.
Рассмотрим несколько примеров с использованием данных функций.
Функция rectpuls формирует одиночный прямоугольный импульс с единичной амплитудой. Формат вызова данной функции следующий:
y = rectpuls (t, width), где
t – вектор значений времени, width – ширина (длительность) импульса.

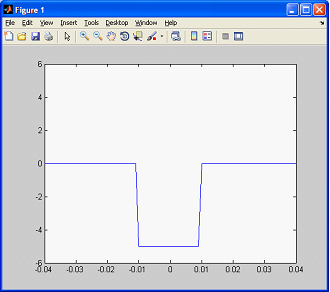

В качестве следующего примера рассмотрим генерацию одиночного отрицательного импульса, длительностью 20 мс и амплитудой – минус 5 В (пример № 3):
Пример № 3

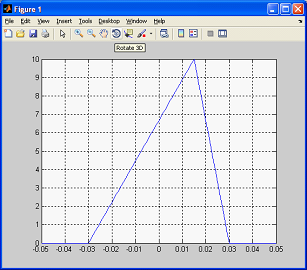

В качестве следующего примера рассмотрим генерацию одиночного треугольного импульса, длительностью 60 мс, амплитудой 10 В и смещением вершины на 15 мс (пример № 4).
Пример № 4
Fs = 1e3; %частота дискретизации
T1 = 0.5; %смещение вершины
T2 = 60e-3; %нижнее основание
s = A*tripuls(t,T2,T1);% генерация импульса
Функция gausplus формирует одиночный радиоимпульс с гауссовой огибающей и единичной амплитудой. Формат вызова данной функции следующий:
y = gauspuls(t, fc, bw, bwr), где
t – вектор значений времени, fc – несущая частота в Гц, bw – относительная ширина спектра (ширина спектра, деленная на несущую частоту), bwr – уровень (в децибелах), по которому производится измерение ширины спектра.

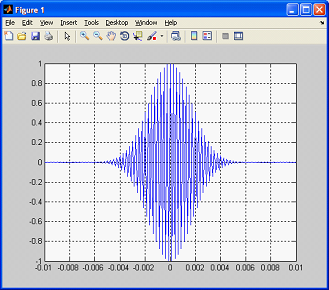

В качестве примера рассмотрим генерацию одиночного радиоимпульса с несущей частотой = 4 КГц, шириной спектра = 400 Гц, амплитудой = 1 В, уровнем измерения ширины спектра = – 20 дБ (пример № 5).
Пример № 5
Fs = 16e3;% частота дискретизации 16 КГц
Fc = 4e3;%несущая частота 4 КГц
bw = 0.1;%относительная ширина спектра 0.1
s=gauspuls(t,Fc,bw,bwr);% генерация радиоимпульса
Функция pulstran служит для генерации конечной последовательности импульсов одинаковой формы с произвольно задаваемыми задержками и уровнями. Формат вызова этой функции следующий:
y = pulstran(t, d, ‘func’, p1, p2, …), где
t – вектор значений времени, d – вектор задержек, ‘func’ – имя функции, генерирующей одиночный импульс (могут использоваться функции rectpuls,
tripuls, gausplus или собственные функции). Оставшиеся параметры p1, p2, … – дополнительные, они передаются функции ‘func’ при ее вызове.
ЗАДАНИЕ
Исследуйте самостоятельно функции sinc и pulstran
6. Упражнения для самостоятельной работы
При самостоятельном выполнении упражнений, приведенных в данном разделе, могут оказаться полезными следующие рекомендации и порядок работы над задачами:
• После загрузки системы MATLAB открыть приложение Simulink.
• В открывшемся окне Simulink Library Browser мышью выбрать File->New->Model, либо символ нового файла, либо нажать клавиши Ctrl+N. В результате на экране появится изображение рабочей области, в которой необходимо конструировать
структурную схему модели решаемой задачи. Эта рабочая область может быть сохранена как файл с именем, выбираемым пользователем.
• Перенести мышью в рабочую область необходимые решающие элементы, источники сигналов и виртуальные измерительные приборы из библиотеки Simulink в открытом окне Simulink Library Browser.
• Скопировать в необходимом количестве элементы, которые встречаются более одного раза, и разместить их в рабочей области так, чтобы их было удобно соединять друг с другом виртуальными проводниками. Оптимальное размещение элементов является достаточно непростой задачей и зависит от опыта и умения исследователя.
• В случае необходимости можно изменить пространственную ориентацию блоков. Для этого необходимо разместить курсор мыши над изображением блока, выделить его однократным нажатием левой клавиши мыши и выбрать мышью команду Format->Rotate Block, либо одновременным нажатием клавиш Ctrl+R. Одна команда поворачивает блок на 90 градусов.
• Соединить блоки между собой в соответствии со структурной схемой решаемой задачи (сформировать структурную схему модели) с помощью мыши.
• Установить необходимые параметры решающих элементов и других блоков, входящих в структурную схему модели с помощью окна параметров блока, вызов которого производится путем двукратного нажатия на левую кнопку мыши, когда курсор находится в пределах изображения блока.
• В окне Simulation строки меню рабочей области выбрать команду Start. Запуск процесса моделирования можно также осуществить одновременным нажатием клавиш CTRL+T.
• Следует помнить, что виртуальные решающие блоки и элементы системы Simulink обладают и другими возможностями, использовать которые можно с помощью электронной системы Help или других учебных пособий по системе MATLAB / Simulink.
6.1. Сформировать и визуализировать сигналы заданной формы.
Указание. Использовать блоки: Constant, Integrator, Gain, Trigonometric Function, Math Function, Sum, Scope,.
Упражнение 2
Указание. Использовать те же блоки, что и в упр. 1, перестроив блок Math Function.
Указание. Использовать блоки: Constant, Integrator, Gain, Trigonometric Function, Math Function, Product, Scope.
Упражнение 4
Указание. Использовать в необходимых количествах блоки: Constant, Integrator, Gain, Math Function, Sum, Scope.
Указание. Использовать блоки: Constant, Integrator, Gain, Math
Function, Sum, MinMax, Scope.
Упражнение 6
Указание. Использовать блоки: Constant, Integrator, Gain, Abs, Math Function, Scope.
