Клапан VVT-i что это и для чего нужен.
При обслуживании своей демки столкнулся с клапаном (VVT-i) выкладываю интересную статейку может кому будет интересно освежить свои знания. Сам пока не лазил не смотрел что за «зверёк» но планирую и вылажу фотоотчёт.
При неисправности клапана симптомы следующие:
✓ на холостых держатся высокие обороты ≈ 2 тысячи;
✓ при включении передачи — обороты падают до 200-300;
✓ при кратковременном нажатии на газ — глохнет;
✓ все эти глюки появляются на прогретом моторе, а на холодную не бывает проблем.
Более подробно как всё это работает можно найти в этой статье.
Рассмотрим здесь принцип функционирования системы VVT-i второго поколения, которая применяется сейчас на большинстве двигателей.
Система VVT-i (Variable Valve Timing intelligent — изменения фаз газораспределения) позволяет плавно изменять фазы газораспределения в соответствии с условиями работы двигателя. Это достигается путем поворота распределительного вала впускных клапанов относительно вала выпускных в диапазоне 40-60° (по углу поворота коленвала).
В результате изменяется момент начала открытия впускных клапанов и величина времени «перекрытия» (то есть времени, когда выпускной клапан еще не закрыт, а впускной — уже открыт).
Исполнительный механизм VVT-i размещен в шкиве распределительного вала — корпус привода соединен со звездочкой или зубчатым шкивом, ротор — с распредвалом. Масло подводится с одной или другой стороны каждого из лепестков ротора, заставляя его и сам вал поворачиваться. Если двигатель заглушен, то устанавливается максимальный угол задержки (то есть угол, соответствующий наиболее позднему открытию и закрытию впускных клапанов).
Чтобы сразу после запуска, когда давление в масляной магистрали еще недостаточно для эффективного управления VVT-i, не возникало ударов в механизме, ротор соединяется с корпусом стопорным штифтом (затем штифт отжимается давлением масла).
Управление VVT-i осуществляется при помощи клапана VVT-i (OCV — Oil Control Valve). По сигналу блока управления электромагнит через плунжер перемещает основной золотник, перепуская масло в том или ином направлении. Когда двигатель заглушен, золотник перемещается пружиной таким образом, чтобы установился максимальный угол задержки.
Для поворота распределительного вала масло под давлением при помощи золотника направляется к одной из сторон лепестков ротора, одновременно открывается на слив полость с другой стороны лепестка. После того, как блок управления определяет, что распредвал занял требуемое положение, оба канала к шкиву перекрываются и он удерживается в фиксированном положении.
При повороте распредвала в сторону более раннего открытия клапанов
При повороте распредвала в сторону более позднего открытия клапанов
В режиме удержания Функционирование системы VVT-i определяется условиями работы двигателя на различных режимах.
Приведенный выше 4-лепестковый ротор позволяет изменять фазы в пределах 40° (как, например, на двигателях серий ZZ и AZ), но если требуется увеличить угол поворота (до 60° у SZ) — применяется 3-лепестковый или расширяются рабочие полости. Принцип действия и режимы работы этих механизмов абсолютно аналогичны, разве что за счет расширенного диапазона регулировки становится возможным вообще исключить перекрытие клапанов на холостом ходу, при низкой температуре или запуске.
Евгений Е., Москва
(с) «Легион-Автодата»
Замена клапана VVT-i. Чистка фильтра VVT-i. Чистка ДМРВ на 1NZ-FE (Toyota Ist).
Всем привет друзья. Недавно из-за своей невнимательности, подтягивая ремень, сорвался ключ и прилетел точно в фишку клапана VVT-i. Так что пришлось заняться его заменой. Заодно почистил сеточку и отчистил от каки датчик массового расхода воздуха.
Теперь по порядку:
Находится клапан над генератором. Крепится на 1 болт (вроде на 10).
Прежде чем его вытащить пришлось чуть подрасчистить пространство.
Снял пластину натяжителя. Крепится на болт возле клапана и болт на генераторе.
Расслабил болт оси генератора, чтобы откинуть максимально назад. Открутил держатель косы. Снял фишку с клапана.
Далее откручиваем 1 болт и вращающими движениями (вправо влево) плавно с усилием тащим его на свет Божий. Торопится не стоит, иначе механическая часть клапана может остаться в гнезде. А это уже другая история.

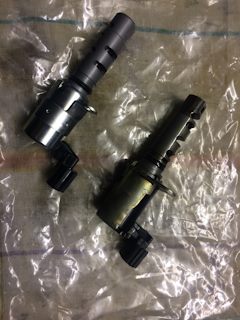

После того как с натугой клапан вытащен, оцениваем и сравниваем.
Вот моя проблема (созданная своими же руками):

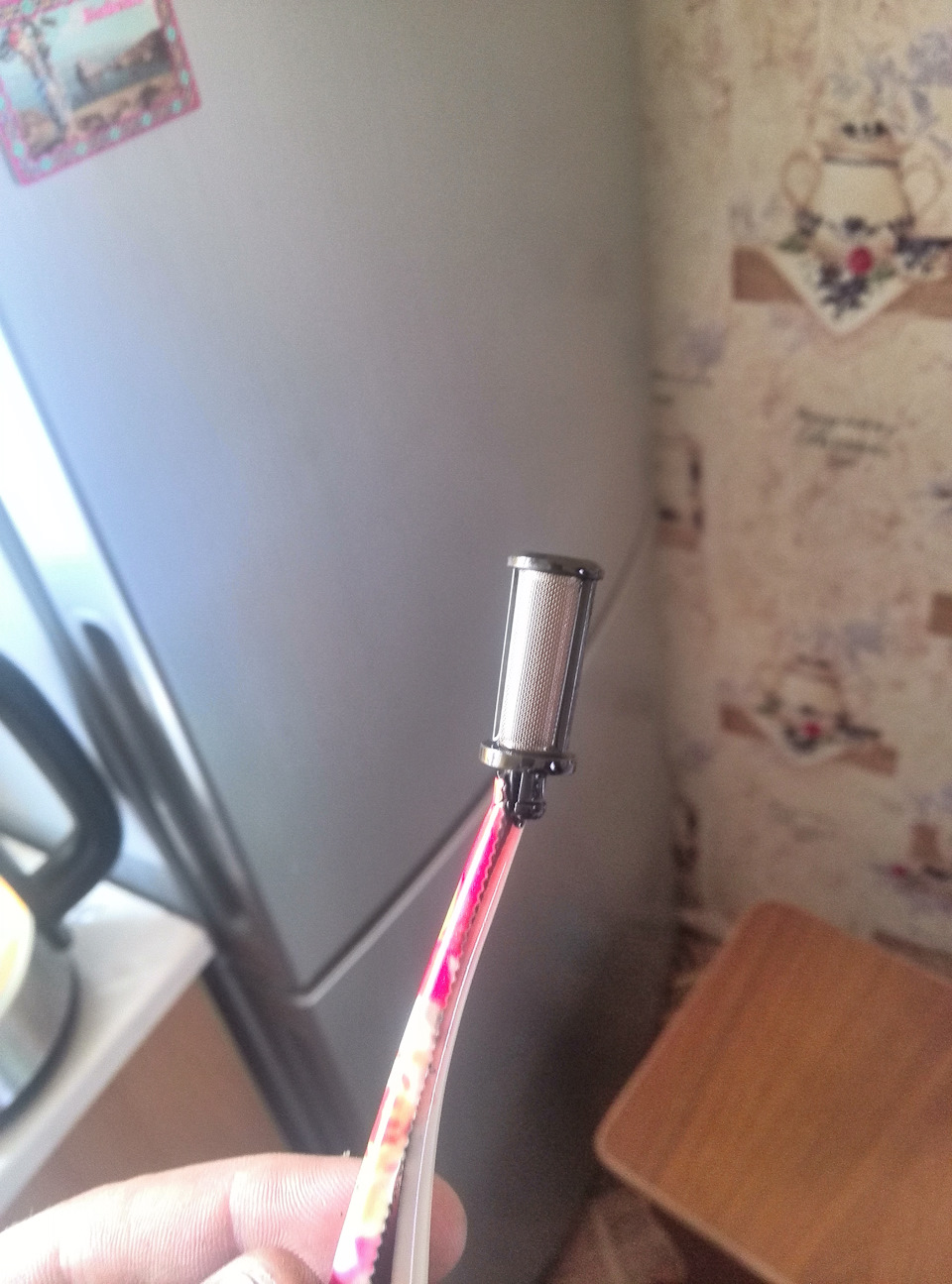

Приступаем к фильтру. Находится ниже клапана, представляет собой гайку под шестигранник Т50.
Закручен с усилием (скорее просто пикипает). На гайке есть уплотнительное кольцо, у меня оно прикипело к гайке, так что при открутке внимательно и аккуратно его вынимайте. Откручивал шестигранником с усилителем (аля труба).
У меня сеточка была чистая, но на всяк случай отправил в ванночку с чистящим средством типа Аос. Снова у жены подрезал.
Далее, пока отмокал фильтр, снял ДМРВ. Чувствительный элемент оказался загажен со стороны воздушного фильтра.
Был отправлен в ванночу со спиртом (делал так на Трибьюте, все нормально). После недолгого откисания, почистил еще ватной палочкой со спиртом. Итог:
Далее устанавливаем все в обратном порядке. Сложного при сборке нет ничего. Главное не торопитесь, клапан очень хилая и хрупкая конструкция.
После завода, все работает ровно и хорошо. Чек исчез.
Ну и набор все обрастает новыми ключиками. Прибавились шестигранники и фонарик выдвижной на гнущейся ручке.
В общем спасибо за внимание, всем удачи в Ваши начинаниях и ни гвоздя ни жезла.
Запчасти
Toyota ist 2008, двигатель бензиновый 1.5 л., 109 л. с., передний привод, вариатор — своими руками
Машины в продаже
Комментарии 17
Хорошая работа, нормальный отчёт.
А кольцо отдельно можно поменять?
Дай сылку где заказывал клапан? У себя снял, он тоже оборван(((
Извиняюсь за долгий ответ, но клапан брал на фарпосте по своему региону. В принципе я особо не заморачивался, то что по поиску нашел, то и купил, все подошло.
Клапан VVTI оригинал брал? 15330-21010? Если другой то какой?
Нет не оригинал. Аналог какойто. Увы упаковки не сохранилось уже.
Жаль ищу себе но не знаю какой взять, отзывов мало. Наверное рисковать не буду возьму оригинал.
Этот чувствительный элемент называется термо резистор (датчик температуры проходящего воздуха) И грязь на нем не так страшна. Внутри ДМРВ есть две нити (нагревательный элемент) благодаря которым и просчитывается количество литров воздуха и они должны быть чистыми. А вообще судя по фото воздушный фильтр плохо фильтрует воздух и я бы порекомендовал пользоваться фильтрами с масляной пропиткой которые почти идеально фильтруют.P\S А старый клапан можно было и починить если обмотка не в обрыве.
Спасибо за разьяснение. Нити внутри чистые. А вот про фильтр да, задумался. Потому что те которые стоят и стояли фигово фильтруют, попробую по твоему совету. А клапан не подлежит, обмотка порвана и контакты к самой фишке оборваны. Я увы не умею паять на таком уровне. Хотя по состоянию фильтра ввтиай можно сказать что все более или менее с системой. Обычно, читал что загаденный ужасно если проблемы с ввтиай.
Диагностика VVT-i
Эта запись в продолжение темы о разборе и дефектовки контроллера VVT-i (Ерундовый Блог. Муфта VVT-i). А точнее это скорее всего предистория. Так как сначала нужно диагностировать поломку, а потом что либо дефектовать, разбирать и чинить.
В свое время, мне достаточно часто приходилось отвечать на вопросы, касающиеся работоспособности VVTL или VVT, об ошибках P1349, P1693 и т.д.
Вдруг у Вас загорелась ошибка советующая выкинуть двигатель (Check Engine), но ничего особенного не происходит, машина как ехала так и ехала, только со временем приходит осознание того, что она стала больше есть топлива, и менее приёмиста на средних оборотах.
Считав ошибку, допустим что Вы получили одну из самых распространенных ошибок VVT это
P1349 или P1346
Если P1349 — прямо намекает на дефект механизма VVT, то P1346 сигнализирует об ошибке связанной с датчиком определения положения распредвала, но так или иначе, может говорить, о нарушениях в работе VVT, например неверных Фазах ГРМ.
Диагностика.
В первую очередь необходимо определить Какой именно из узлов делает нам мозг.
Рассмотри основные 3 механических неисправности
1. Фильтр клапана VVT
Банальная сеточка, но она может быть немного грязной )
и тем самым приводить к нарушению работы системы VVT
2. OCV VALVE, он же VVT Solenoid, он же клапан VVT
Достаточно нежный прибор, представляющий из себя несколько портовый Соленоид, перепускающий масло в тот или иной канал (на опережение или запаздывание вала).
Многие люди предполагают, что он работает и управляется по алгоритму «открыл» — «закрыл» — «удержал давление»
Не совсем так. VVT клапан управляется ECU по ШИМ, причем делается это непрерывно.
Вот как работает клапан в двигателе
Подключаем к клапану и к аккумулятору, второй полюс пока не соединяем
Замыкаем второй провод на плюс (без фанатизма, короткими замыканиями, можно спалить обмотку) и слушаем
3. Муфта VVT
Допустим клапан рабочий. Следующий Тест — это активация контроллера VVT. Так же можно осуществить без наличия диллерского сканера.
Заводим двигатель, и подаем на клапан VVT напряжение
Если давление масла в системе достаточно… то механически там просто больше нечему ломаться.
Проводка, электроника, фазы ГРМ и датчик положения распредвала.
при P1346 следует проверить, правильно ли выставлены метки фаз ГРМ, а так же работоспособность датчика, целостность проводки, нет ли окисления в разъемах… Ну и самое плохое и туго диагностируемое — это ECU…
Vvti принцип работы
Клапан VVT-i что это и для чего нужен
Что такое VVT-i?
VVT-i — это фирменная система газораспределительного механизма Toyota. С английского Variable Valve Timing with intelligence переводится как интеллектуальное изменение фаз газораспределения.
Принцип работы
Основным управляющим устройством является муфта VVT-i. Изначально фазы открытия клапанов спроектированы для хорошей тяги на низких оборотах. После того, как обороты значительно увеличиваются, а вместе с этим увеличивается давление масла, которое открывает клапан VVT-i. После того как клапан открыт, распределительный вал поворачивается на определенный угол относительно шкива. Кулачки имеют определенную форму и при повороте коленчатого вала открывают впускные клапана немного раньше, а закрывают позже, что благоприятно сказывается на увеличении мощности и крутящего момента на высоких оборотах.
При работе системы изменяется положение впускного вала относительно звездочки и относительно ВМТ и выпускного вала.
Диаграмма работы VVT-i 1NZ-FE
Верхняя точка — TDC, она же ВМТ — верхняя мертвая точка.
Нижняя точка BDC она же НМТ — нижняя мертвая точка
Черной стрелкой обозначено открытие выпускного клапана — открывается он за 42 градуса до НМТ во время горения ТВС, закрывается на 2 градуса позже верхней мертвой точки, во время впуска.
Белая стрелка — впускной клапан. Причем стрелки две, одна соответствует максимально раннему открытию 33 градуса до ВМТ, вторая максимально позднему 7 градусов после ВМТ. В первом случае перекрытие клапанов составляет 35 градусов, во втором перекрытия совсем нет.
Режимы работы двигателя
В этом режиме нужна стабильная работа на самых низких из возможных оборотов.
2. Низкие обороты и низкая нагрузка (режим обычной спокойной езды)
При спокойной езде давление во впускном коллекторе низкое, обороты небольшие. В этом режиме открытие клапанов сдвигается в раннюю стороу. Из-за низкого давления во впуске часть газов попадает во впуской коллектор, но благодаря достаточным оборотам нестабильности в работе двигателя не возникает. Мы получаем эффект ЕГР – рециркуляции выхлопных газов, когда часть газов из выхлопа повторно идет во впуск и догорает в камере сгорания, что положительно сказывается на расходе топлива и чистоте выхлопа.
На полной нагрузке нужен максимальный момент.
Давление в коллекторе близко к атмосферному или выше, если имеет место наддув.
Во время перекрытия выхлопные газы засасывать во впуск не будет, кинетическая энергия выхлопных газов растет с повышением оборотов и улучшаются эффективность продувки и утрамбовки.
При разгоне на максимальной нагрузке на низких оборотах делаем перекрытие максимально большим, но так, чтобы не случилось перепродувки. При увеличении оборотов начинаем двигать угол в сторону более позднего закрытия впускного клапана, чтобы улучшить утрамбовку с увеличением оборотов. При этом, примерно в середине диапазона оборотов (для сток двигателя, как правило, 3500-4200) обязательно будет точка, в которой будет оптимальное по длительности время продувки и утрамбовки, и в этой точке произойдет максимальное наполнение цилиндра.
4. Полная нагрузка – большие обороты
После точки с максимальным наполнением (где максимально эффективно работает и продувка и запрессовка ТВС), наполнение начинает падать, но сдвигая впускной вал в более позднюю сторону, мы обеспечиваем увеличение времени запрессовки, тем самым обьемную эффективность и наполнение.
Где находится VVTI-клапан и как его проверить?
Устройство клапана системы VVTI автомобилей «Тойота»
Элемент состоит из корпуса. В наружной части находится управляющий соленоид, отвечающий за движение клапана. Кроме этого есть уплотнительные кольца и разъем для подключения датчика.
Общий принцип работы системы
После того как этот клапан откроется, распределительный вал повернется в определенное положение относительно шкива. Кулачки на валу имеют специальную форму, и в процессе поворота элемента впускные клапаны будут открываться немного раньше. Соответственно, позже закрываться. Это должно самым лучшим образом сказаться на мощности и крутящем моменте двигателя на высоких оборотах.
Подробное описание работы
Ротор соединяется непосредственно с распределительным валом.
Масло из системы смазки подается с одной либо с двух сторон к каждому лепестку ротора на муфте, заставляя тем распределительный вал поворачиваться.
Когда двигатель не запущен, система автоматически устанавливает максимальные углы задержки. Они соответствуют самому позднему открытию и закрытию впускных клапанов.
Когда мотор запустится, давление масла недостаточно сильное, чтобы открыть VVTI-клапан.
Чтобы избежать любых ударов в системе, ротор соединяется с корпусом муфты штифтом, который при росте давления смазки будет отжиматься самим маслом.
Управление работой системы осуществляется посредством специального клапана.
По сигналу с ЭБУ электрический магнит при помощи плунжера начнет перемещать золотник, тем самым пропуская масло в одном либо в другом направлении.
Когда мотор остановлен, этот золотник двигается за счет пружины так, чтобы выставить максимальный угол задержки.
Чтобы повернуть распределительный вал на определенный угол, масло под высоким давлением посредством золотника подводится к одной из сторон лепестков на роторе. Одновременно с этим открывается на слив специальная полость. Она расположена с другой стороны лепестка. После того как ЭБУ поймет, что распределительный вал повернут на нужный угол, каналы шкива перекрываются и он будет далее удерживаться в этом положении.
Типовые симптомы неполадок системы VVTI
Если автомобиль не удерживает холостые обороты на одном уровне, это значит, что VVTI-клапан не работает так, как нужно. Также о различных неполадках в системе скажет «торможение» двигателя.
Часто при проблемах с этим механизмом изменения фаз отсутствует возможность мотора работать на низких оборотах.
О проблемах с клапаном может говорить ошибка P1349. Если на прогретом силовом агрегате высокие холостые обороты, автомобиль совсем не едет.
Возможные причины неисправности клапана
1. Обрывы в катушке. В данном случае элемент не сможет верно реагировать на передачи напряжения. Диагностика неисправности легко осуществляется при помощи проверки измерения сопротивления обмотки катушки датчика.
2. Заедания в штоке из-за загрязнений в канале. Избавиться от этого можно путём отмачивания или вымачивания элемента в специальных жидкостях.
Как очистить клапан?
Многие неисправности можно вылечить при помощи очистки датчика. Для начала нужно найти клапан VVTI. Где находится этот элемент, можно увидеть на фото ниже. Он обведен на картинке.
Для демонтажа датчика снимают пластиковую крышку силового агрегата. Затем снимают металлическую крышку, которая фиксирует генератор. Под крышкой будет виден нужный клапан. С него необходимо отключить электрический разъем и открутить болт. Ошибку здесь допустить очень трудно – это болт здесь единственный. Затем клапан VVTI 1NZ можно снять. Но для этого не нужно тянуть за разъем. Он очень плотно прилегает к датчику. Также на нем устанавливается резиновое уплотнительное кольцо.
Очистку можно провести с помощью жидкостей для очистки карбюраторов. Чтобы полностью прочистить систему, снимают и фильтр. Этот элемент находится под клапаном – он представляет собой заглушку, в которой имеется отверстие под шестигранник. Фильтр также нужно очищать этой жидкостью. После всех операций остается только собрать все в обратном порядке, а затем установить ремень генератора, не упираясь при этом в сам клапан.
Как проверить клапан VVTI?
Проверить, работает ли клапан, очень просто. Для этого подают на контакты датчика напряжение в 12 В. Необходимо помнить, что долго держать элемент под напряжением нельзя, так как он не может работать в таких режимах столько времени. В момент подачи напряжения шток втянется внутрь. А когда цепь разомкнется, он вернется обратно.
Если шток перемещается легко, то клапан полностью исправен. Его нужно только промыть, смазать и можно эксплуатировать. Если же он работает не так, как нужно, тогда поможет ремонт либо замена клапана VVTI.
Самостоятельный ремонт клапана
Сперва демонтируют регулирующую планку генератора. Затем снимают крепеж замка капота. Это откроет доступ к осевому болту генератора. Далее откручивают болт, который удерживает сам клапан, и снимают его. После снимают фильтр. Если последний элемент и клапан загрязнены, тогда эти детали очищают. Ремонт представляет собой проверку и смазку. Также можно заменить уплотняющее кольцо. Более серьезный ремонт не представляется возможным. Если деталь не работает, проще и дешевле заменить ее на новую.
Самостоятельная замена клапана VVTI
Часто очистка и смазка не обеспечивает необходимый результат, и тогда встает вопрос полной замены детали. К тому же многие автовладельцы после замены утверждают, что машина стала работать значительно лучше и снизился расход топлива.
Для начала снимают регулирующую планку генератора. Затем снимают крепеж замка капота и получают доступ к болту генератора. Откраивают болт, которым удерживается нужный клапан. Старый элемент можно вытащить и выбросить, а на место старого ставят новый. Затем закручивают болт, и автомобиль можно эксплуатировать.
