киа карнивал как снять обшивку двери
Как починить замок сдвижной двери с электроприводом. Пошаговое руководство для Киа Карнивал III.
Так было с момента покупки. Правая сдвижная пассажирская дверь у меня не работала с кнопок. Электропривод этой двери на заглушенной машине то работал, то нет. Прошлый хозяин предупредил меня о «глюке с дверью». Но с чего начать ремонт он не сказал, а я один долго не мог разобраться.
Критическая масса неудобства пользования дверью, которая надежно закрывалась только ручным переключением блокировки замка была набрана за 10 месяцев.
Решил сделать приятное себе и супруге к новому году и починить-таки доступ в салон через эту дверь с помощью штатных кнопок внутри салона и с кнопок на пульте с ключами.
И не вручную дергать ручку отныне, а удалённо.
Причину, по которой не работал центральный замок на двери я хорошо понимал — дело в неисправном активаторе (актуаторе).
Для меня был загадкой ещё и такой феномен поведения двери:
При выключенном зажигании — правая дверь и замки как «мертвые». Электропривод не работает. Таскать дверь и щёлкать замок приходится только вручную.
При открытии-закрытии правой «мертвой» двери тянуть нужно не только вес самой двери, но и раскручивать мотор электропривода.
По ощущениям, это делать в два-три раза тяжелее, чем просто хлопать дверью в Газели-маршрутке.
Однако, если мотор заведён, то электропривод срабатывает. Дверь открывается-закрывается вручную. Дёрганьем ручки снаружи и качением ручки внутри салона.
Но на кнопки не реагирует все-равно. Причём ни левая пассажирская, ни «мертвая» правая.
Я все искал причину в обрывах проводов и считал необходимым все «прозвонить» и лезть в схемы из инструкции по ремонту.
Но все оказалось гораздо проще.
Под обшивкой двери скрывается два актуатора. Один (верхний) работает с центральным замком и позволяет открывать-запирать дверь для постановки на сигнализацию.
А второй (нижний) — размыкает замки двери из конечных положений. Если дергать ручку двери — размыкание происходит механически, а чтобы открыть дверь с кнопки — этот нижний активатор размыкает замки натягивая тросик. И этот нижний актуатор у меня не работал на обоих дверях.
Киа Карнивал. Снятие и установка передней двери. Снятие и установка обивки двери
1) Отсоедините клемму провода «массы» (-) от отрицательного полюса аккумулятора.
2) Снимите накладку, вывинтите болты крепления и снимите
внутреннюю ручку 1 двери (см. иллюстрацию 5.0).
5 0 Компоненты передней двери
1 — внутренняя ручка двери
2 — пластиковая накладка
3 — наружная ручка двери
6 — ограничитель открывания двери
7 — скоба замка двери
5.0а Компоненты передней двери
2 — направляющая планка стекла двери
3- уплотненно двери
4 — направляющая В и текла двери
5 — направляющая А стекла двери
8 — уплотнение дверного проема
3) Снимите пластиковую накладку 2 двери (см. иллюстрацию 5.0).
4) Снимите наружную ручку 3 двери, затем вывинтите болты крепления и снимите замок 4 двери (см. иллюстрацию 5.0).
5) Вывинтите болты крепления и снимите электростеклоподъемник 5 (см. иллюстрацию 5.0).
6) Вытащите штифт крепления ограничителя 6 открывания двери (см. иллюстрацию 5.0). При необходимости штифт можно выбить.
7) Подставьте под дверь опору, например, гаражный подъемник с мягкой подкладкой и попросите помощника поддержать дверь.
8) Вывинтите болты петель двери, снимите дверь вдвоем с помощником и уложите ее на мягкую подкладку.
9) Поставьте дверь на подъемник и поднимите ее на высоту посадки на петли. Установите дверь на петли и закрепите болтами.
10) Поставьте ограничитель открывания двери на место и закрепите штифтом. При необходимости штифт забейте.
Далее установка демонтированных компонентов производится в последовательности, обратной снятию.
11) Закройте дверь и убедитесь, что собачка дверного замка защелкивается на скобе. При необходимости ослабьте болты крепления скобы и сместите ее в нужном направлении.
Регулировка положения двери выполняется следующим образом:
а) если собачка замка задевает скобу сверху, то сместите ее вниз;
б) если собачка замка задевает скобу снизу, то сместите ее вверх;
в) если край двери выступает, то скобу замка сместите в направлении салона;
г) если край двери смещен вовнутрь, то скобу замка сместите во вне.
12) Закройте дверь и убедитесь, что при закрытой двери ее зазоры параллельны крыльям и другим деталям кузова, а сама дверь не западает и не выступает. При необходимости откорректируйте положение двери.
13) Отсоедините клемму провода «массы» (-) от отрицательного полюса аккумулятора.
14) Снимите накладку внутренней ручки двери, а затем снимите ручку.
15) Вывинтите шурупы и болты крепления обивки к двери, а также извлеките фиксаторы и снимите обивку 1 (см. иллюстрацию 5.0б).
1 — обивка передней двери
3- держатель ручки двери
16) Снимите дверной фонарь 2 (см. иллюстрацию 5.0б).
17) Снимите держатель 3 ручки двери (см. иллюстрацию 5.0б).
Установка обивки двери производится в последовательности, обратной снятию.
Kia Carnival. Снятие и установка передней двери. Снятие и установка обивки двери
1) Отсоедините клемму провода «массы» (-) от отрицательного полюса аккумулятора.
2) Снимите накладку, вывинтите болты крепления и снимите
внутреннюю ручку 1 двери (см. иллюстрацию 5.0).
5 0 Компоненты передней двери
1 — внутренняя ручка двери
2 — пластиковая накладка
3 — наружная ручка двери
6 — ограничитель открывания двери
7 — скоба замка двери
5.0а Компоненты передней двери
2 — направляющая планка стекла двери
3- уплотненно двери
4 — направляющая В и текла двери
5 — направляющая А стекла двери
8 — уплотнение дверного проема
3) Снимите пластиковую накладку 2 двери (см. иллюстрацию 5.0).
4) Снимите наружную ручку 3 двери, затем вывинтите болты крепления и снимите замок 4 двери (см. иллюстрацию 5.0).
5) Вывинтите болты крепления и снимите электростеклоподъемник 5 (см. иллюстрацию 5.0).
6) Вытащите штифт крепления ограничителя 6 открывания двери (см. иллюстрацию 5.0). При необходимости штифт можно выбить.
7) Подставьте под дверь опору, например, гаражный подъемник с мягкой подкладкой и попросите помощника поддержать дверь.
8) Вывинтите болты петель двери, снимите дверь вдвоем с помощником и уложите ее на мягкую подкладку.
9) Поставьте дверь на подъемник и поднимите ее на высоту посадки на петли. Установите дверь на петли и закрепите болтами.
10) Поставьте ограничитель открывания двери на место и закрепите штифтом. При необходимости штифт забейте.
Далее установка демонтированных компонентов производится в последовательности, обратной снятию.
11) Закройте дверь и убедитесь, что собачка дверного замка защелкивается на скобе. При необходимости ослабьте болты крепления скобы и сместите ее в нужном направлении.
Регулировка положения двери выполняется следующим образом:
а) если собачка замка задевает скобу сверху, то сместите ее вниз;
б) если собачка замка задевает скобу снизу, то сместите ее вверх;
в) если край двери выступает, то скобу замка сместите в направлении салона;
г) если край двери смещен вовнутрь, то скобу замка сместите во вне.
12) Закройте дверь и убедитесь, что при закрытой двери ее зазоры параллельны крыльям и другим деталям кузова, а сама дверь не западает и не выступает. При необходимости откорректируйте положение двери.
13) Отсоедините клемму провода «массы» (-) от отрицательного полюса аккумулятора.
14) Снимите накладку внутренней ручки двери, а затем снимите ручку.
15) Вывинтите шурупы и болты крепления обивки к двери, а также извлеките фиксаторы и снимите обивку 1 (см. иллюстрацию 5.0б).
1 — обивка передней двери
3- держатель ручки двери
16) Снимите дверной фонарь 2 (см. иллюстрацию 5.0б).
17) Снимите держатель 3 ручки двери (см. иллюстрацию 5.0б).
Установка обивки двери производится в последовательности, обратной снятию.
Частичный демонтаж элеметнов кузова

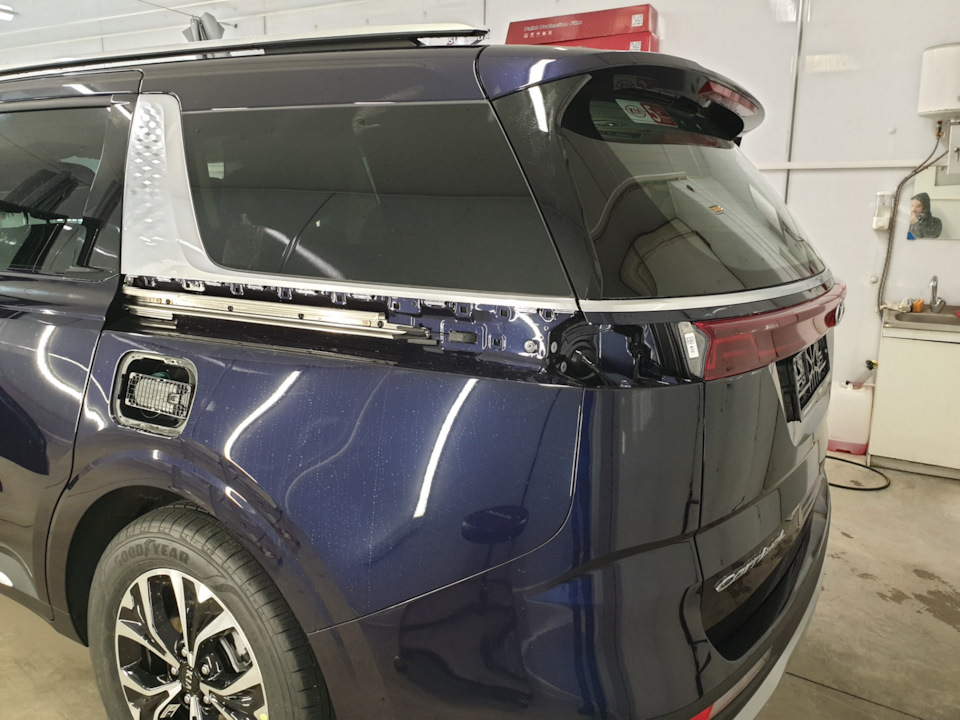

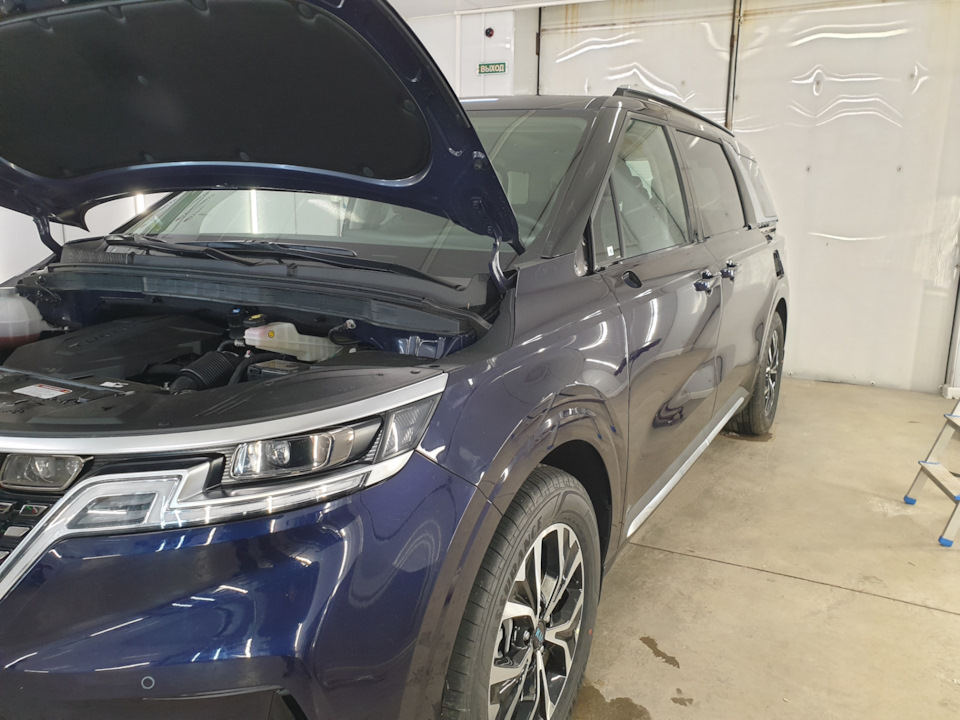

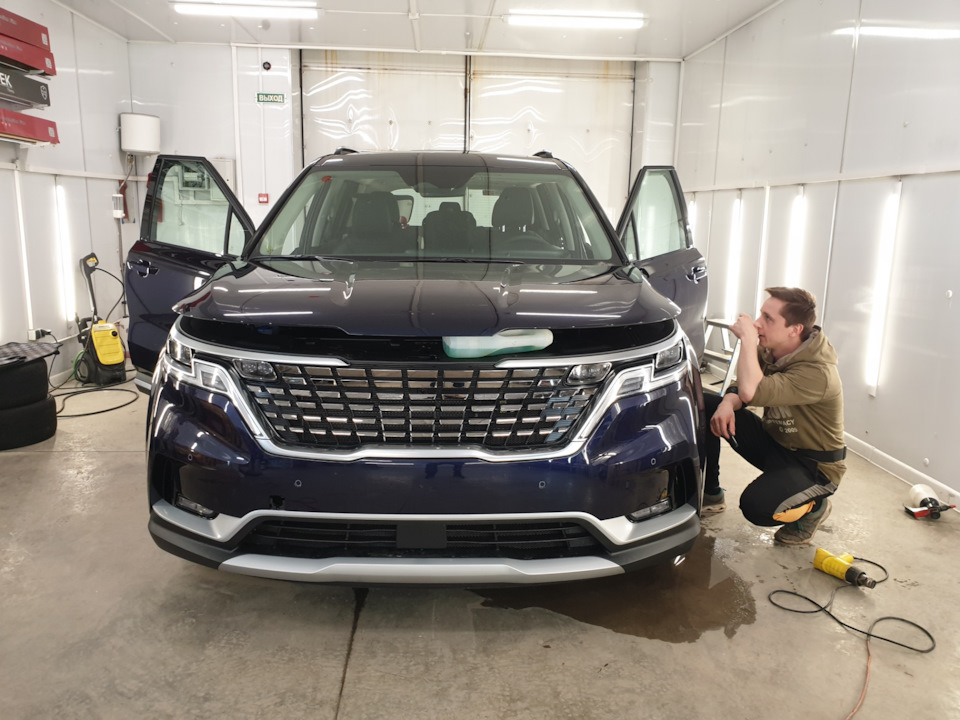

Вчера загнал машину на обклейку плёнкой.
Сегодня заехал посмотреть как идут дела и сделал несколько фотографий. Что-то приятно удивило в машине, а что-то расстроило.
Из приятного

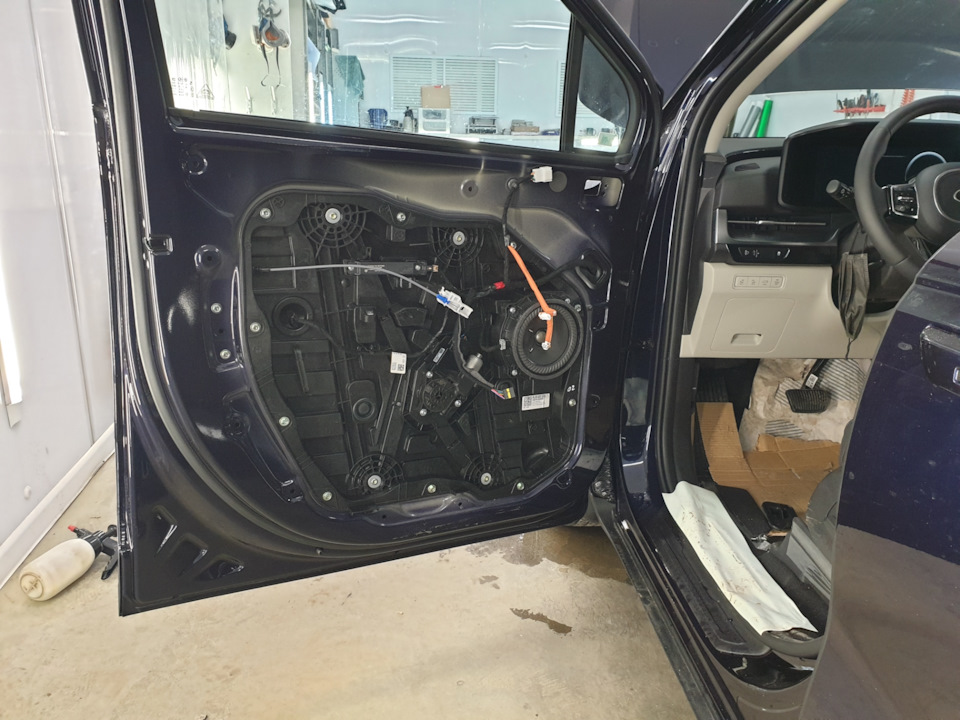

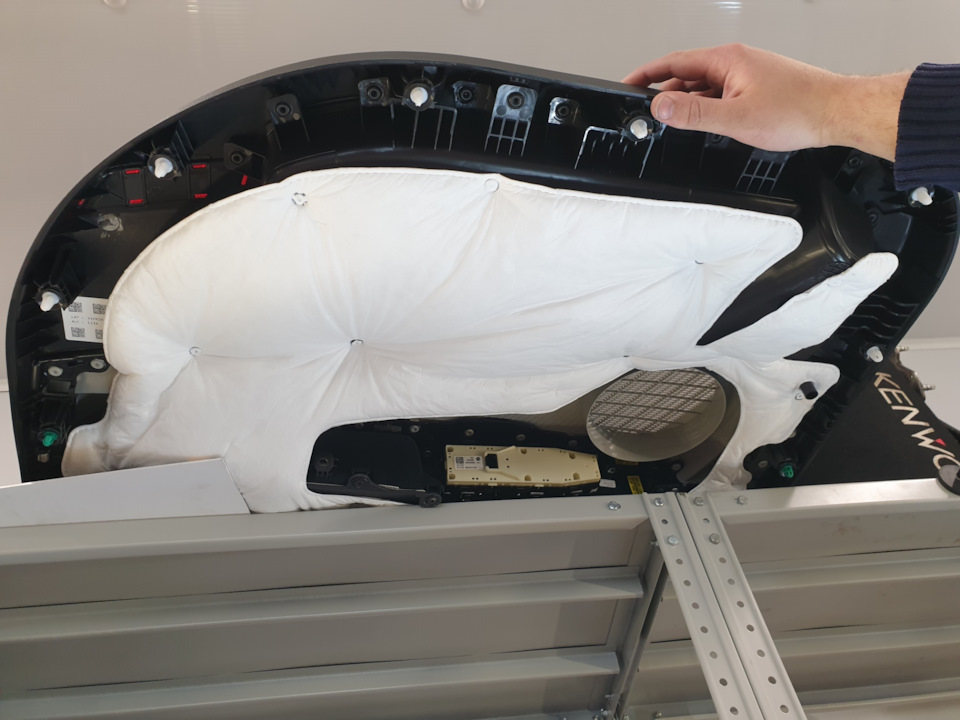

— карты дверей снимаются легко (открутить один болт)
— у карт дверей неплохая заводская шумка

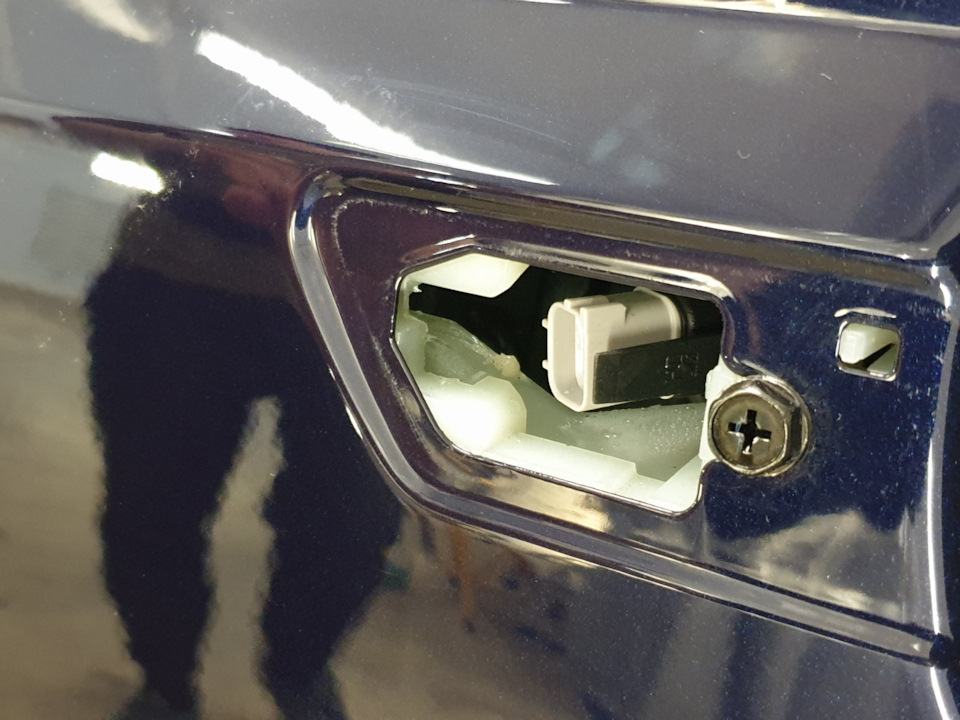

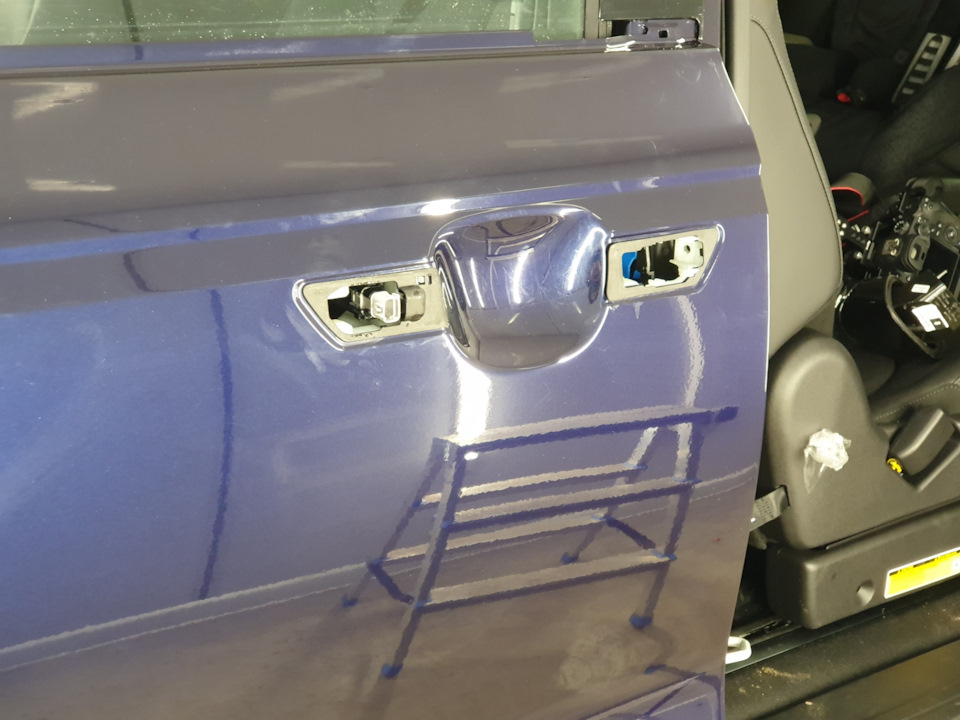

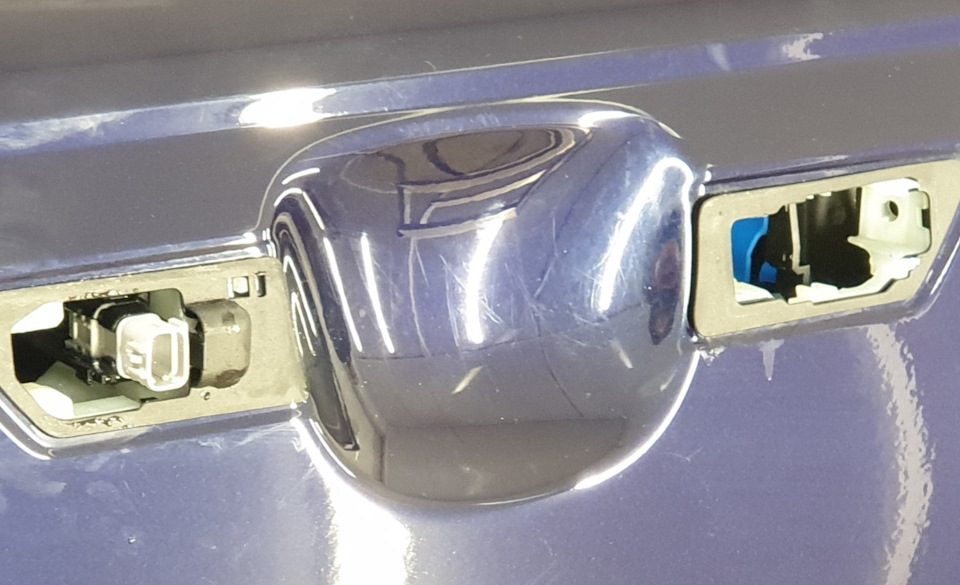

— ручки дверей также легко снимаются и отсоединяются, никаких танцев с бубнами
А не понравилось качество ЛКП. Как качество покраски, так и качество хромированной пленки.

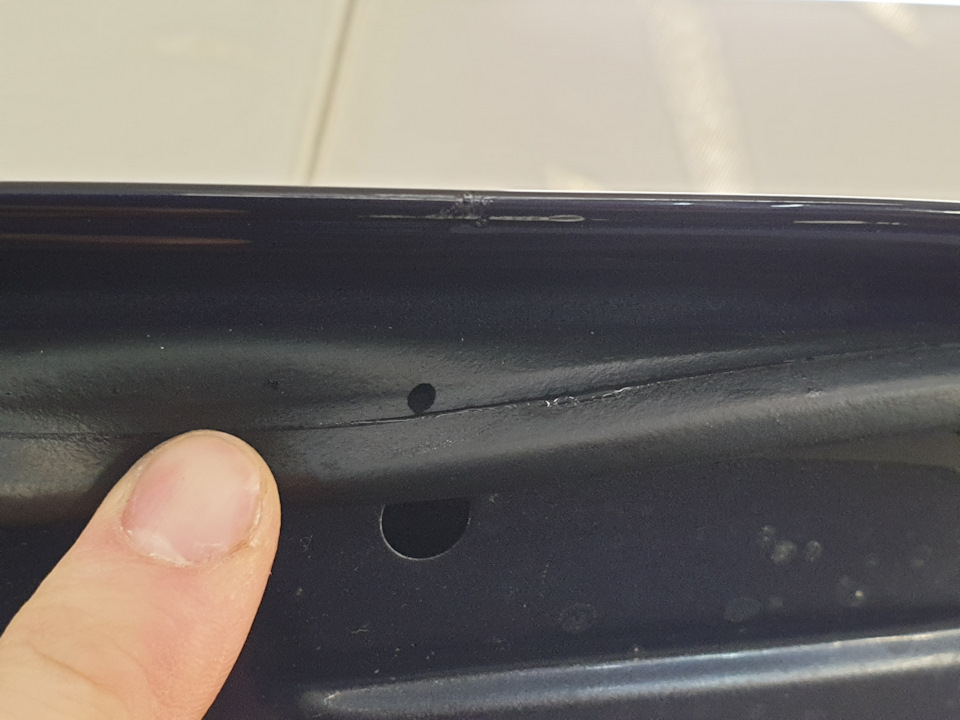

При детальной работе с кузовом, мастер увидел как будто подтеки краски на торцах.
На декоративных элементах тонкий хром. Очень легко повредить.
У машины пробег 200 км, а под резиночками ручек дверей уже остались следы.
На машине ездил три раза, а уже краска зацарапана под ручками. У меня ногтей нет. Всегда поражался откуда там берутся царапины. Видимо пока Машина стояла в салоне посетители успели поцарапать. Думал успеть заклеить плёнкой до первых повреждении. Не получилось
На этом пока оставляю мастера и машину.
KIA Carnival 2021, двигатель дизельный 2.2 л., 199 л. с., передний привод, автоматическая коробка передач — аксессуары
Машины в продаже
Kia Carnival, 2021
Kia Carnival, 2021
Kia Carnival, 2021
Kia Carnival, 2021
Комментарии 33
Конечно, извини, но шумки дверей не видно. Да и нет её там за пластиком. На карте двери звукоизоляция. Вибры нет, скорее всего, как и у всех.
А чем отличается звуко и шумоизоляция?
на карте дверей можно отнести к шумоизоляции. Виброизоляция клеится к внешней части двери, в основном вибра сделана на битумной основе, наносится разогретой и прикатывается, чтобы металл не резонировал/не дребезжал.
Про виболизоляцию понятно. Но я же про шумку говорил )
А чем отличается звуко и шумоизоляция?
Звукоизоляция это как правило чтобы динамики лучше работали, что бы их звук не улетал на улицу и не было дребезгов от работы динамика.
А это для перепродажи делается? Или еще для чего-то?
Это дедается что бы защитить и сохранить родное ЛКП. Пленка защищает от повредений, от сколов, от пескоструя. Но даже если что-то произодет с пленкой, то ее проще переклеить, чем авто красить
Ну то есть для следующего владельца. Понял.
Почему для следующего? И для себя. Машина дольше сохраняться в новом состояние. И как следствие следубщему владельцу достанется в лучшем состояние.
Ну то есть для следующего владельца. Понял.
У пленки есть мягкий слой, который гасит удары, не допуская повреждения ЛКП. А так же верхний самовосстанавливающийся слой. Т.е. если бы на лаке остались царапины, то на плеенки они затянутся. Особенно актуально приезде по трассе с пескоструем, на природе с ветками, на парковках, когда дверью бьют соседи. Прошлая машина была вся в мелких повреждениях. Практически после каждой мойки находил новый косяк.
Ну то есть для следующего владельца. Понял.
Понимаю Ваш сарказм, но любой тюнинг и улучшения делается прежде всего для самого владельца и получение удовольствие от эксплуатации. Я также закатал всю машину в пленку и не думаю о том, что как повезет следующему владельцу.
Kia Carnival. Снятие и установка боковой раздвижной двери, задней откидной двери и багажника
Снятие боковой раздвижной двери
1) Отсоедините клемму провода «массы» (-) от отрицательного полюса аккумулятора.
2) Снимите накладку 1 нижней направляющей раздвижной двери (см. иллюстрацию 6.0).
6.0 Боковая раздвижная дверь
1 — накладка нижней направляющей раздвижной двери
2 — обивка раздвижной двери
3 центральный ролик раздвижной двери
4 — фиксатор (упор) раздвижной двери
5 — нижняя направляющая раздвижной двери
6 — нижний ролик раздвижной двери
7 — верхний ролик раздвижной доврп
9 — внутренняя ручка раздвижной двери
10 — замок раздвижной двери
11 — наружная ручка раздвижном двери
3) Вывинтите болты, отожмите фиксаторы и снимите обивку 2 двери (см. иллюстрацию 6.0).
4) Снимите центральный ролик 3 раздвижной двери (см иллюстрацию 6.0).
5) Снимите нижний 6, а затем верхний 7 ролики раздвижной двери (см. иллюстрацию 6.0).
6) Действуя вдвоем с помощником, снимите раздвижную дверь.
Установка раздвижной двери производится в последовательности, обратной снятию
Задняя откидная дверь — снятие и установка
1) Отсоедините клемму провода «массы» (-) от отрицательного полюса аккумулятора.
2) Попросите помощника удерживать заднюю откидную дверь открытой.
3) Снимите газонаполненные упоры 5 с шаровых опор (см. иллюстрацию 7.0).
7.0 Задняя откидная дверь
1 — наружная ручка задней откидной двери
2 — центральный замок
3 — кронштейн замка задней откидной двери
4 — ломок задней откидной двери
5- газонаполненный упор
6 — петля задней обидной двери
7 — скоба замка задней откидной двери
7.0а Обивка задней откидной двери
2 — верхняя часть уплотнения оконного проема
3 — нижняя часть уплотнения оконного проема
4) Вывинтите болты петель задней откидной двери, и снимите заднюю откидную дверь, действуя вдвоем с помощником.
Установка задней откидной двери производится в последовательности, обратной снятию.
Багажник — снятие и установка
1) Аккуратно снимите передние крышки 1 направляющих багажника (см иллюстрацию 8.0).
1 — передняя крышка направляющей багажника
2 — крепление поперечины багажника
3 — поперечина багажника
4 — направляющая багажника
5 — задняя крышка направляющей багажника
2) Снимите крепления 2 поперечин багажника и снимите поперечины 3 (см. иллюстрацию 8.0).
3) Снимите направляющие 4 багажника, а затем — задние крышки 5 направляющих (см. иллюстрацию 8.0).
Установка багажника производится в последовательности, обратной снятию.
