Замена резинок ограничителя открывания двери
Сама процедура выполняется в 6 этапов (для каждой двери):
1. Снятие карты двери и динамика (для доступа внутрь двери)
2. Снятие ограничителя открывания двери
3. Разборка ограничителя и замена резинок
4. Сборка ограничителя
5. Установка ограничителя на место
6. Установка динамика и карты на место
По времени процедура занимает около 40 минут на 1 дверь.

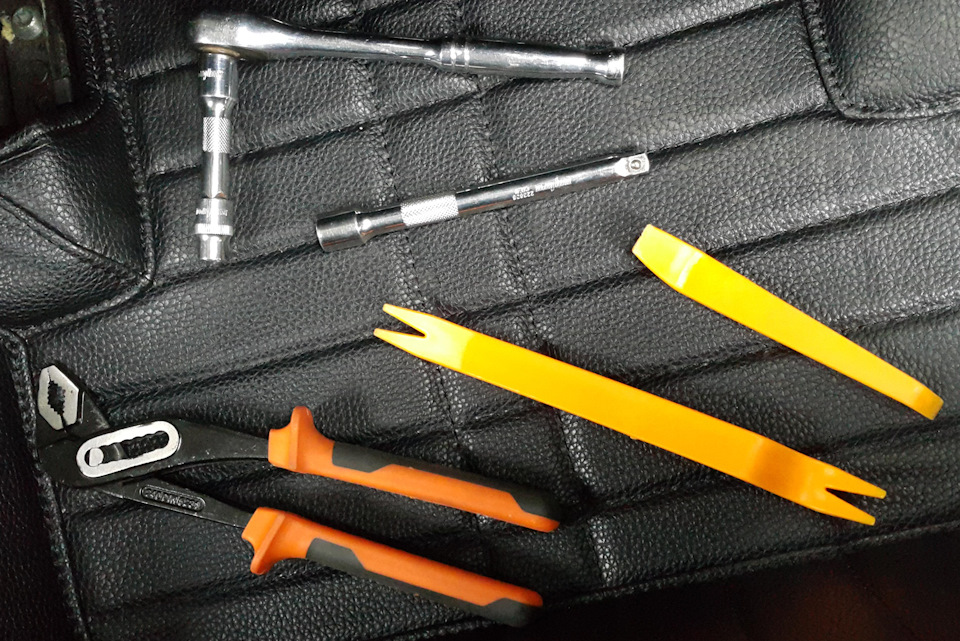

Требуемые инструменты:
1. Пластиковые лопатки для снятия накладки и обшивки двери
2. Трещотка и головка на 10 с удлинителями
3. Крестовая отвертка (можно обойтись головкой на 10)
4. Переставные клещи (или раздвижные пассатижи)
1 этап.

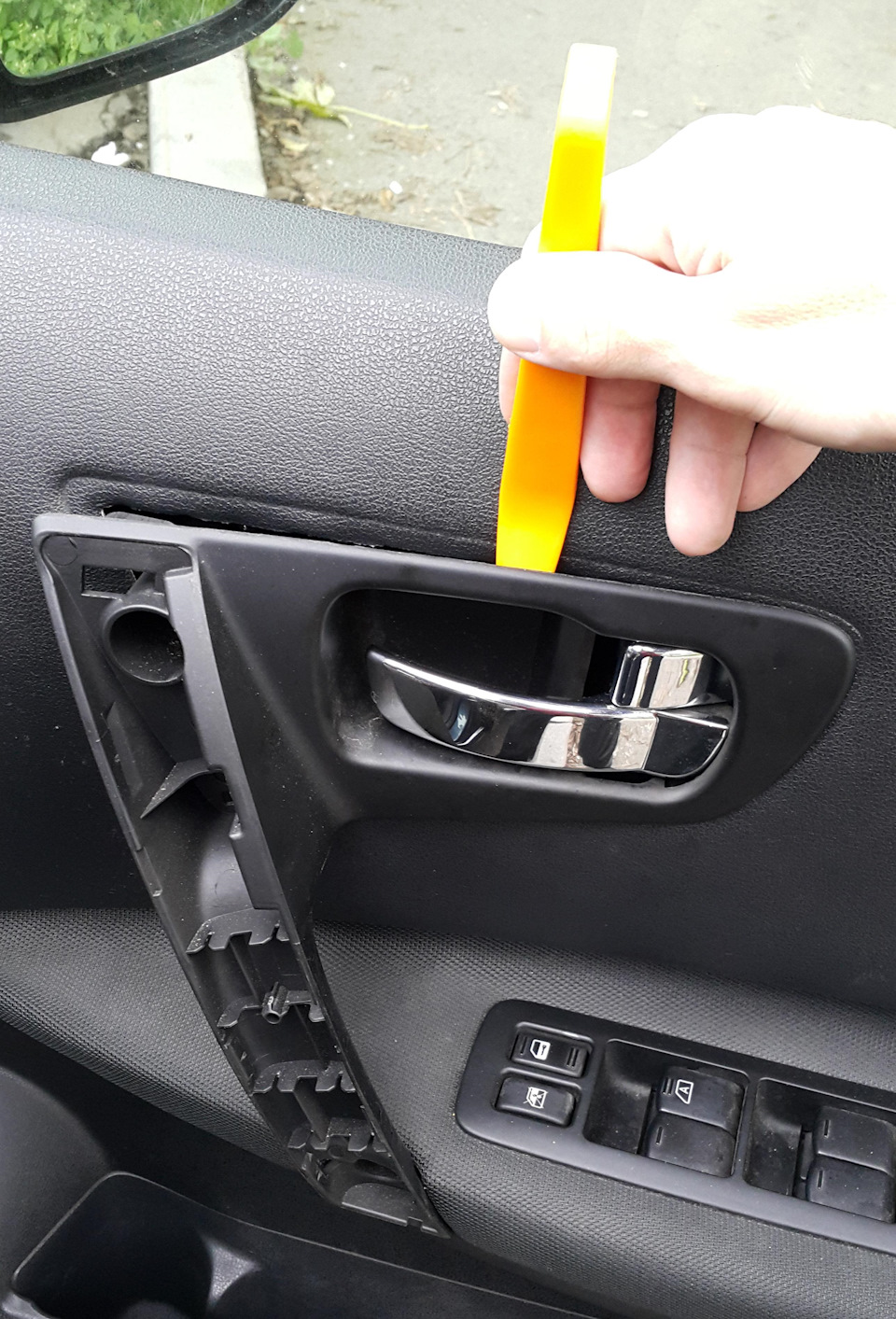

Поддеваем лопаткой накладку ручки двери и освобождаем доступ к болтам крепления.

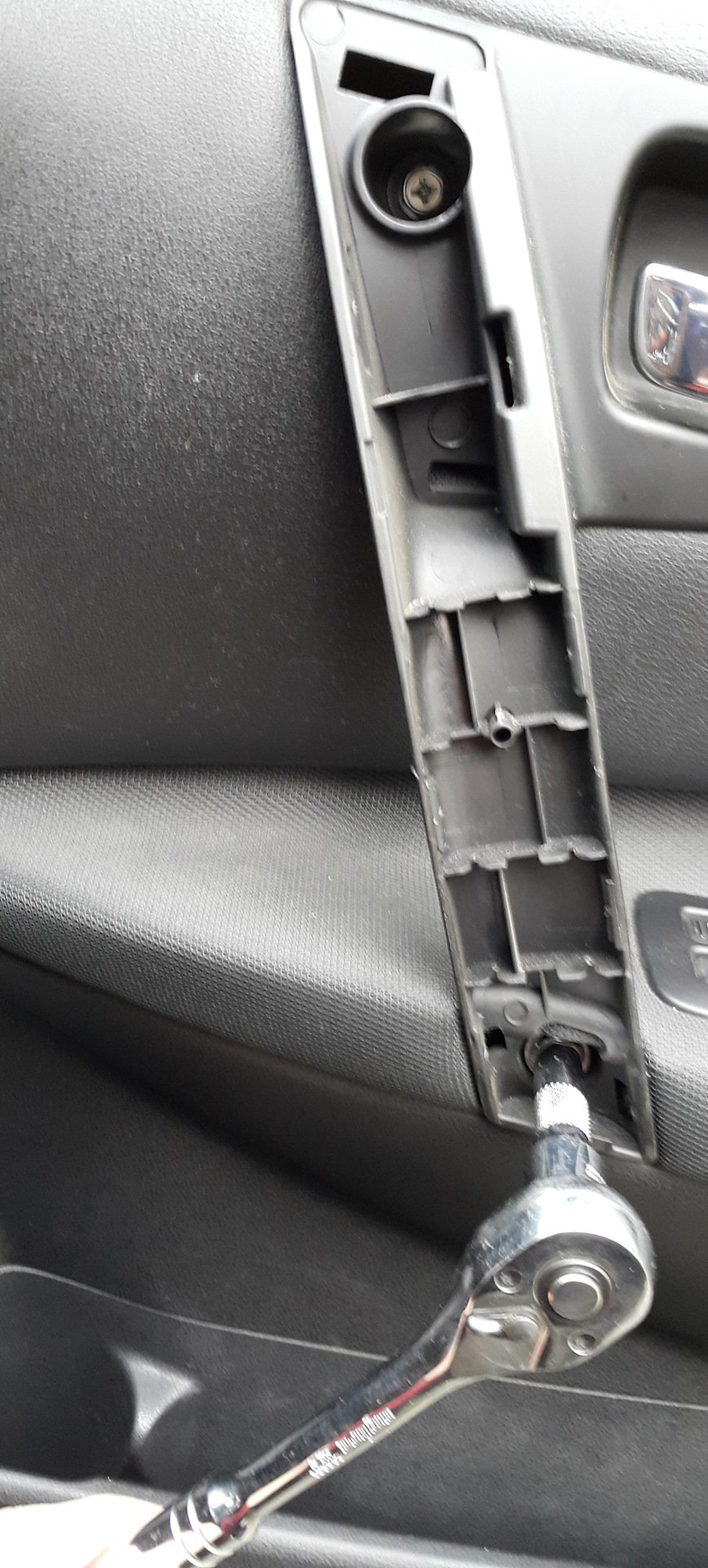

Головкой на 10 с коротким удлинителем откручиваем 2 болта крепления карты двери.
Поддеваем лопаткой сверху пластик ручки двери до высвобождения его с левой стороны, затем, оттягивая рукоятку открытия замка двери на себя, вытягиваем ручку двери влево.

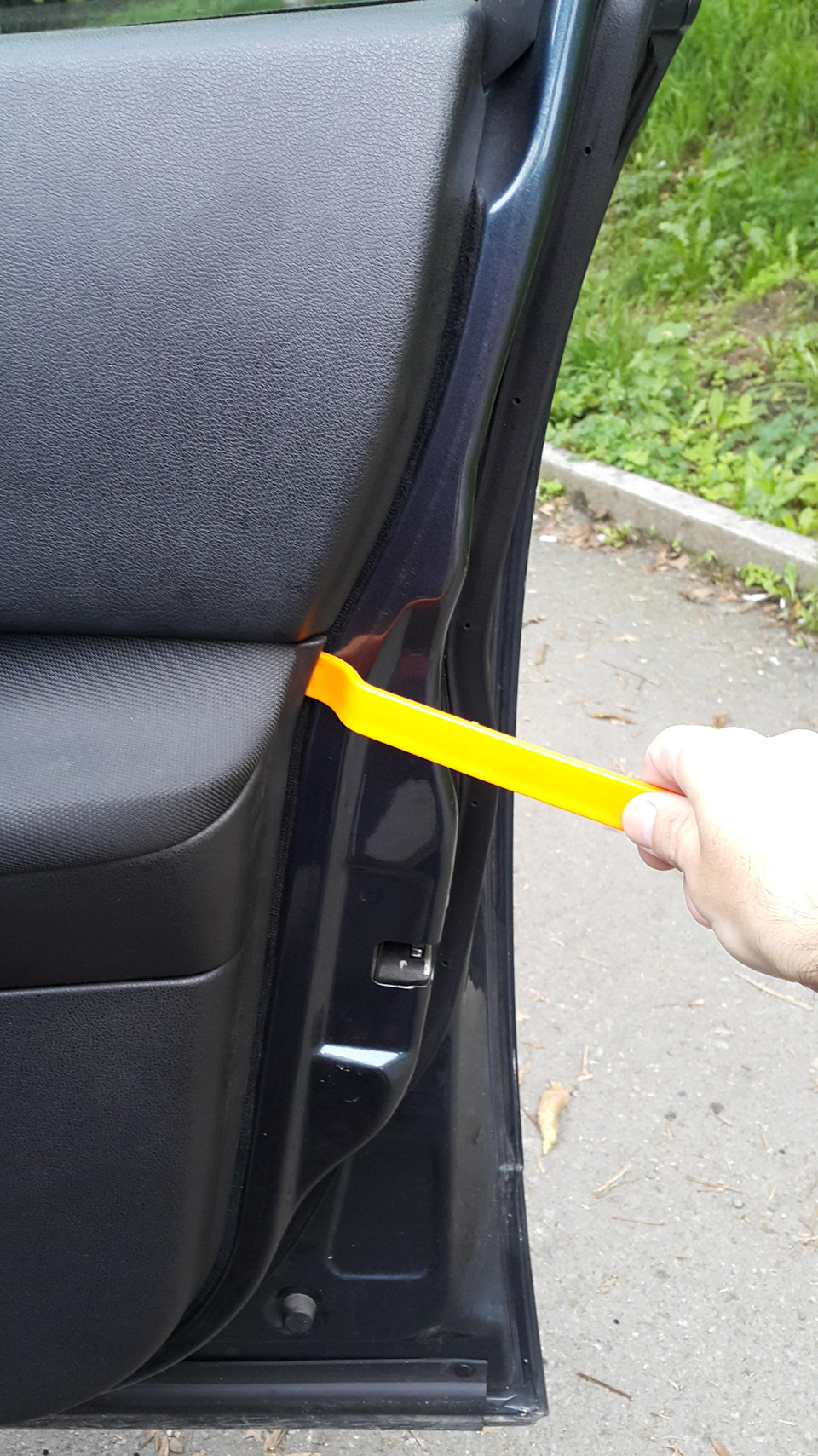

Лопаткой справа поддеваем карту двери, помогая пальцами до выщёлкивания одного или двух пистонов.

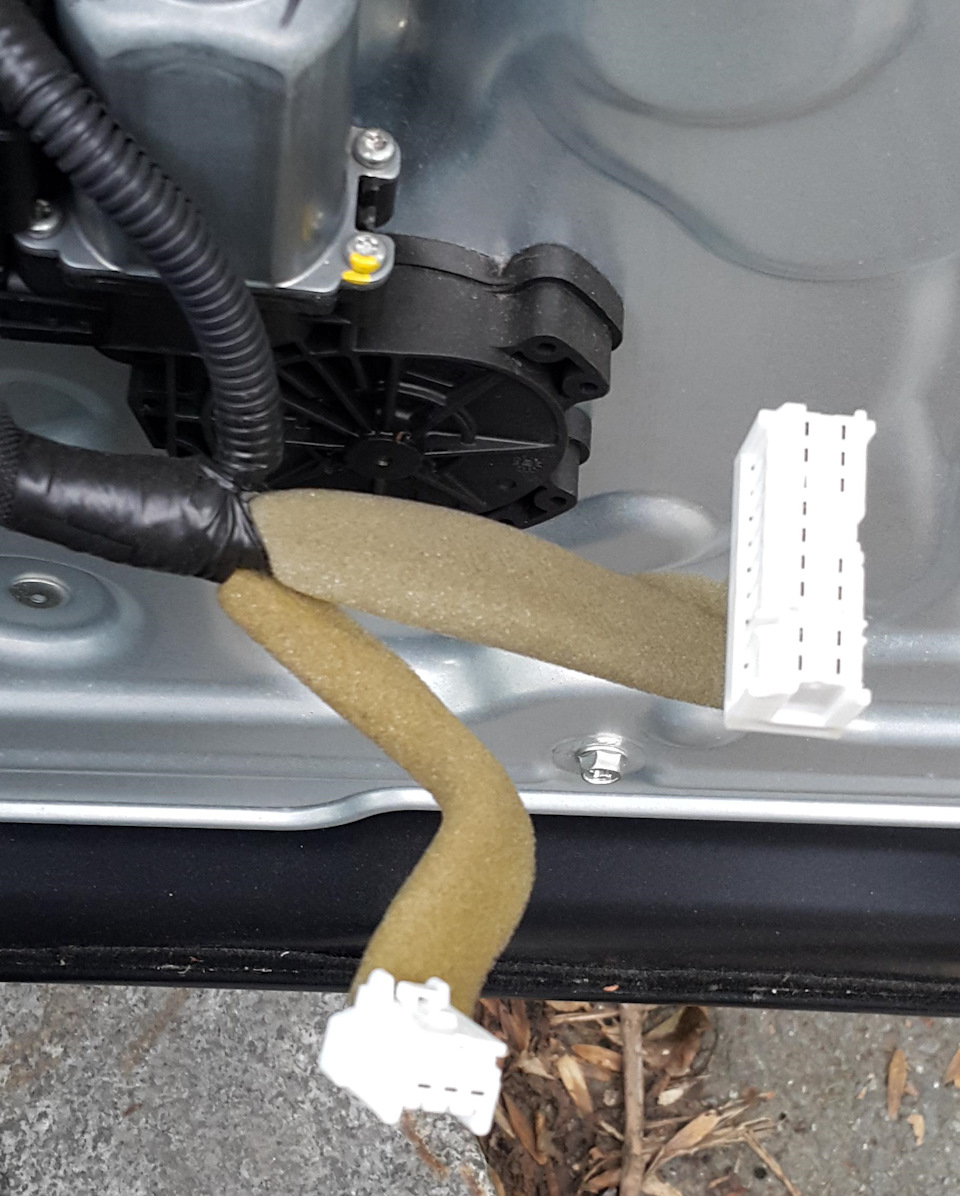

Далее пальцами оттягиваем карту двери на себя до выщёлкивания всех пистонов. Отгибаем низ карты двери, чтобы пролезла рука, и вытаскиваем 2 штекера из их разъёмов, зажимая пальцем фиксирующий язычок на каждом штекере (давить на язычок нужно сильно, он тугой!).

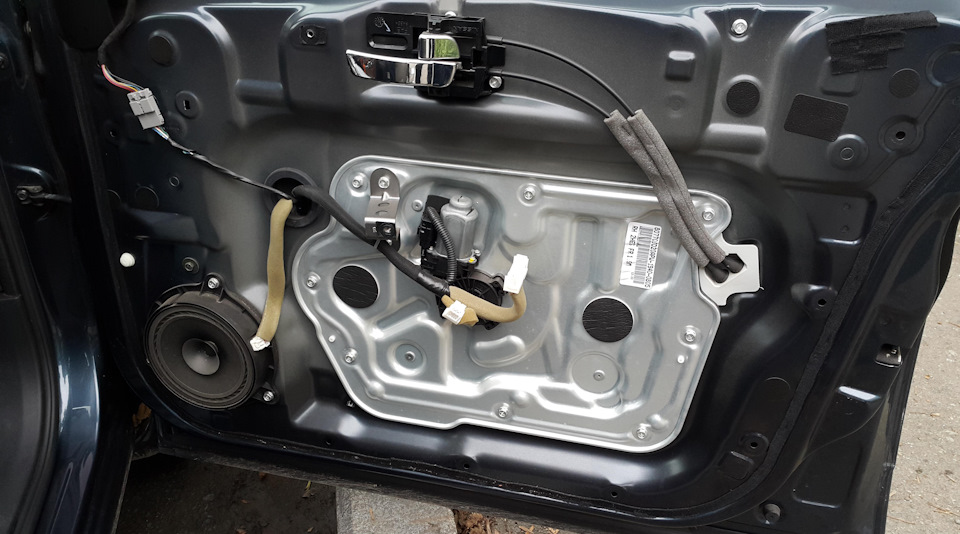

Двигаем карту двери вверх до освобождения резинки вдоль стекла двери и убираем карту двери в сторону.

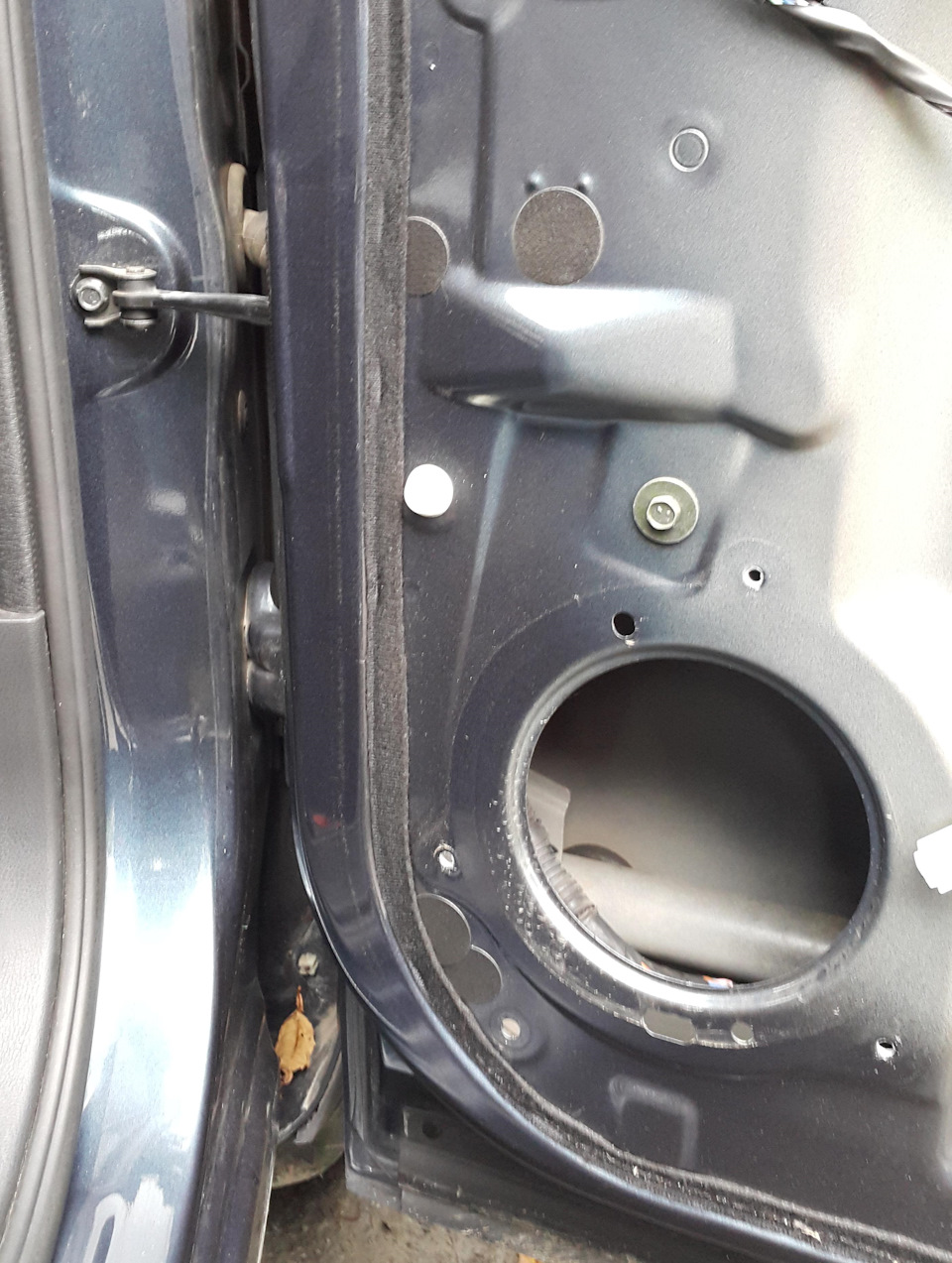

Отщёлкиваем штекер динамика, откручиваем 3 крепящих болта головкой на 10 или крестовой отверткой и снимаем динамик. Технологическое отверстие для вытаскивания фиксатора освобождено .
2 этап.

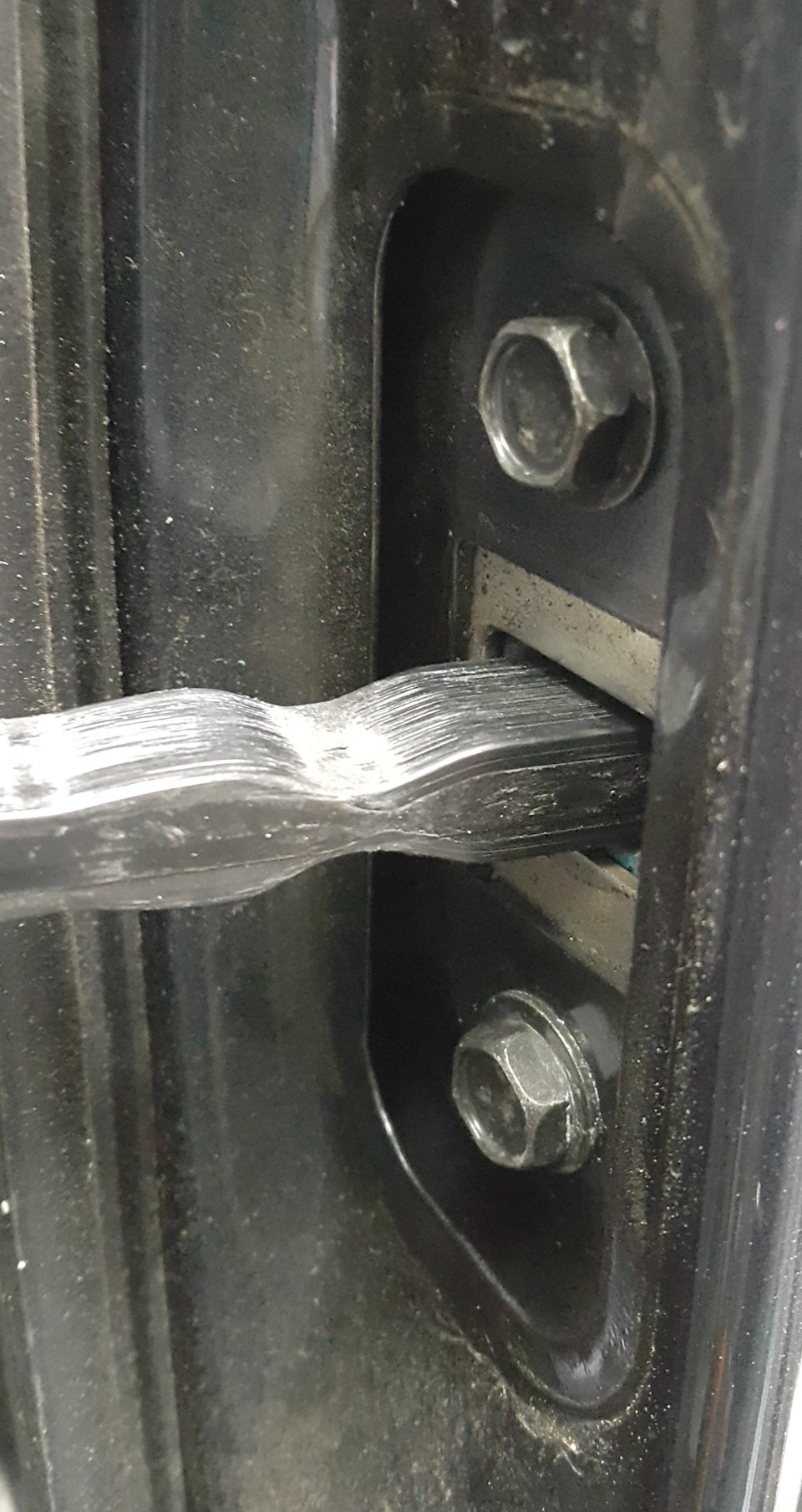

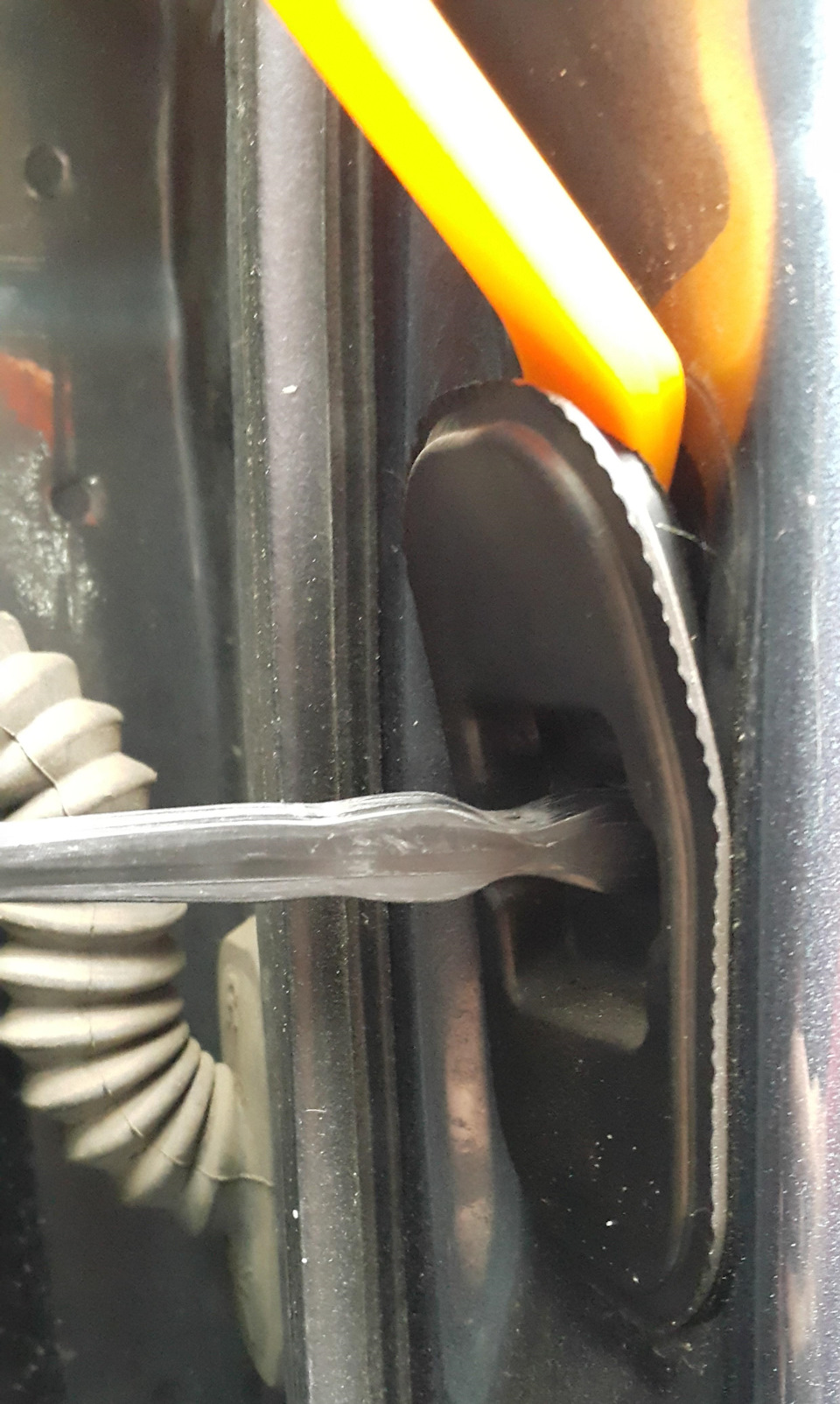

Лопаткой вытаскиваем из пазов резиновую накладку, закрывающую 2 болта крепления ограничителя открывания двери.
Откручиваем 2 болта на 10, крепящие ограничитель открывания двери к двери трещоткой и головкой на 10. Откручиваем 1 болт на 10, крепящий ограничитель открывания двери к кузову, трещоткой, двумя удлинителями и головкой на 10 и вытаскиваем его через отверстие для динамика. Можно обойтись и коротким удлинителем, но двумя – удобнее.
3 этап.

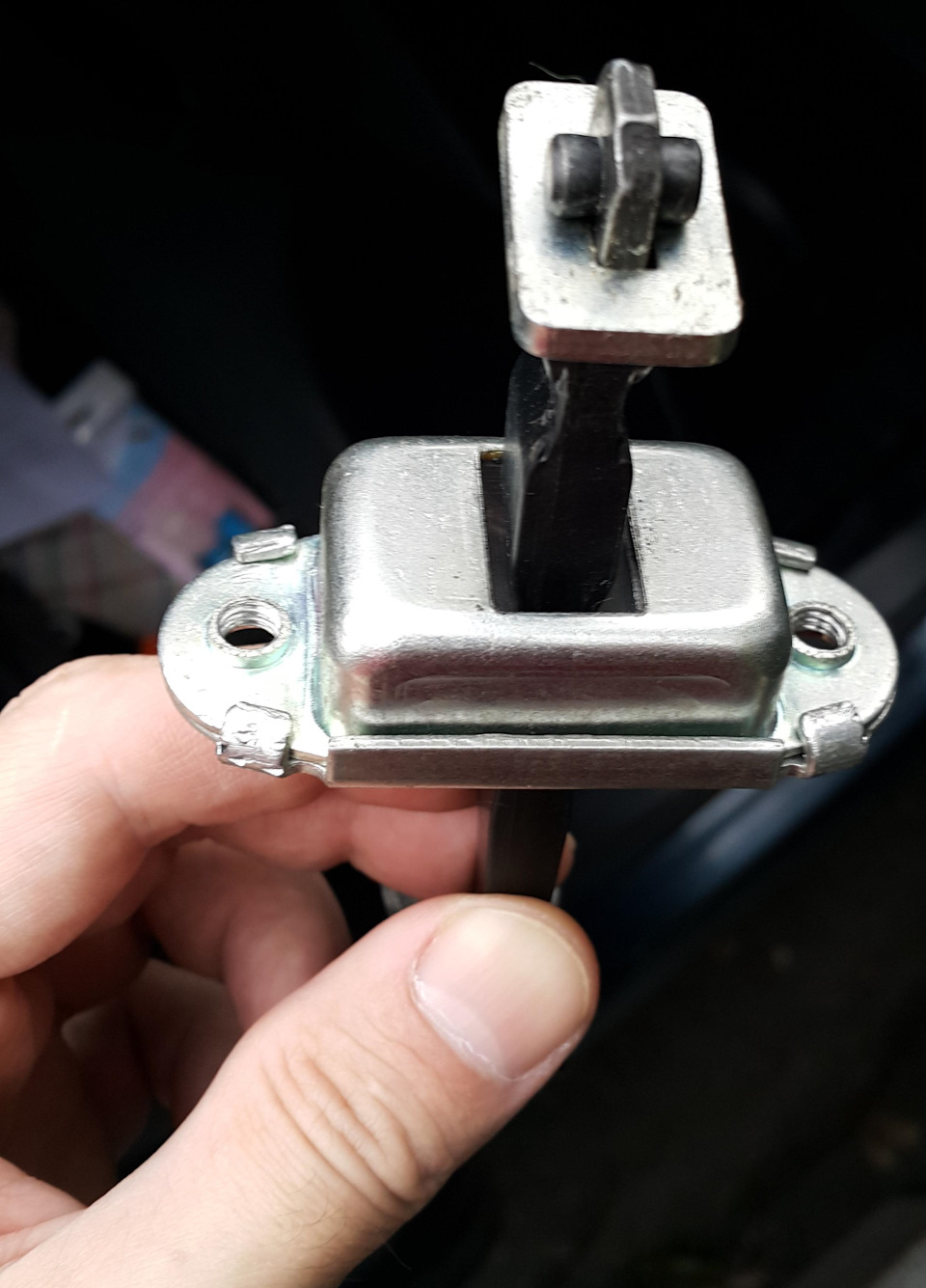

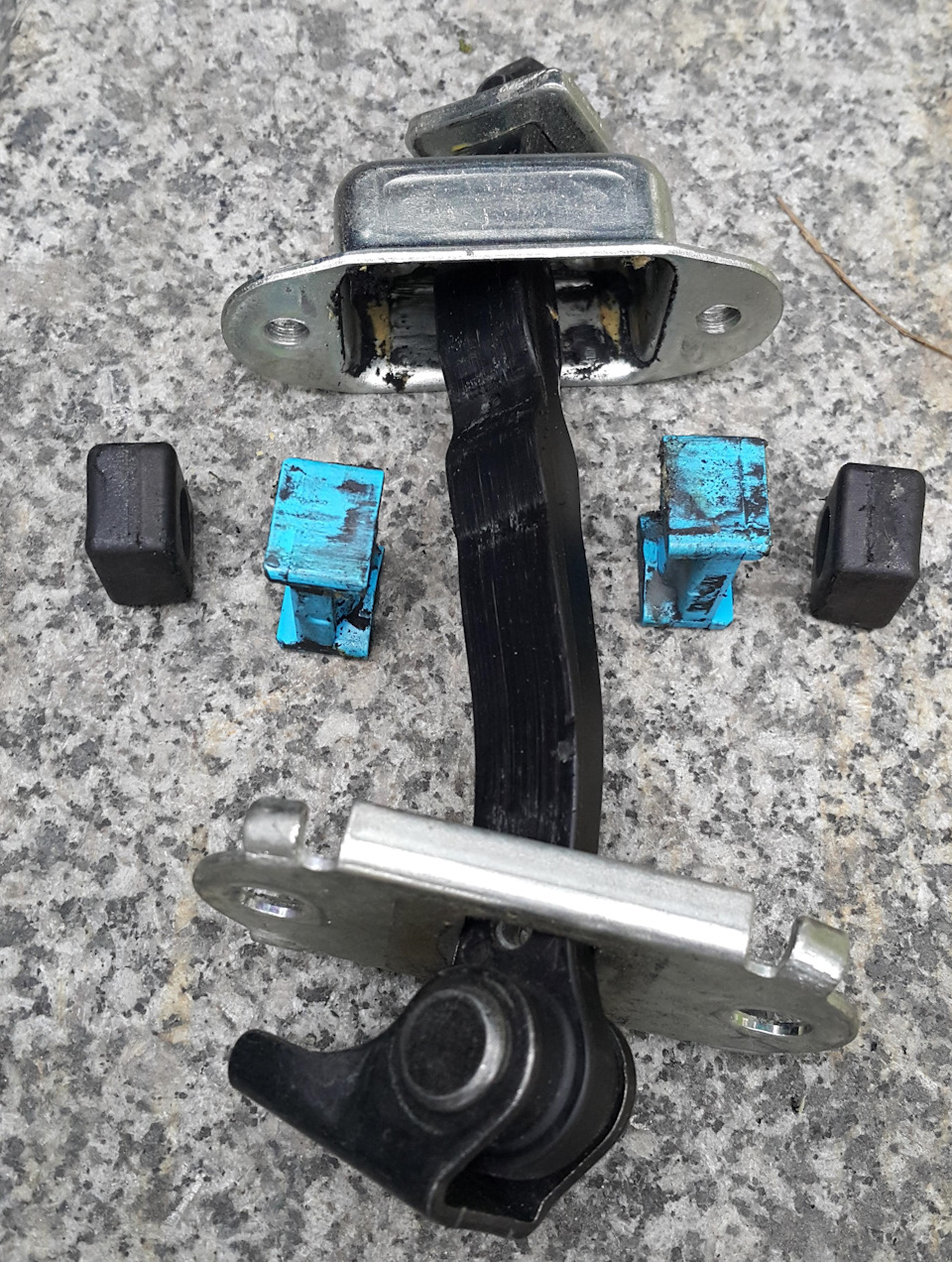

Переставными клещами отгибаем 4 уголка корпуса ограничителя и достаём изношенные резинки.
4 этап.

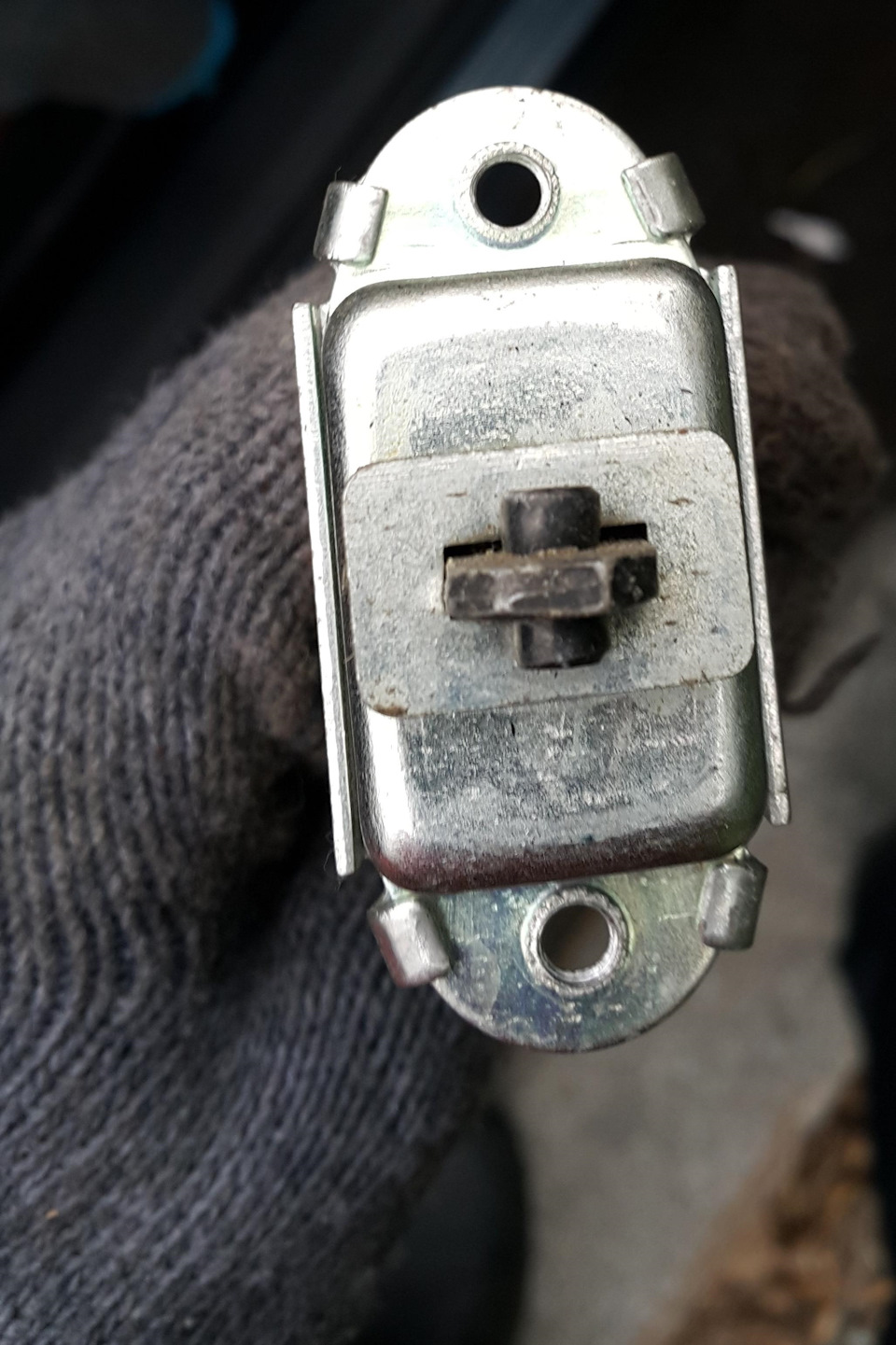

Меняем изношенные резинки на новые, собираем всё обратно и загибаем уголки обратно.
Устанавливаем ограничитель на место через отверстие для динамика, надеваем на него защитную резинку и фиксируем на 3 болта.
Тестируем работу ограничителя, проверяем, как стала фиксироваться дверь.
6 этап.
Устанавливаем динамик на место, фиксируем на 3 болта и подключаем штекер динамика.
Одеваем карту двери сверху со стороны стекла двери вниз до упора, защёлкиваем штекеры стеклоподъёмников и затем, приложив карту к двери и, убедившись, что пистоны совпали с отверстиями в двери, надавливаем на карту двери по периметру до щелчков вставших на место пистонов.
Устанавливаем на место внутреннюю ручку двери: оттягиваем ручку открывания замка двери на себя, одеваем внутреннюю ручку правой стороной вперёд. Вставив до упора, отпускаем ручку замка двери и защёлкиваем внутреннюю ручку на место, надавливая по периметру пальцами, начиная с правой стороны.
Закручиваем 2 винта трещоткой и головкой на 10 с коротким удлинителем в ручке двери.
Защёлкиваем на место накладку ручки двери.
И напоследок не забываем переобучить автоматический подъём стекла двери водителя, так как мы сбрасывали питание:
1. Включаем зажигание или заводим авто.
2. Нажимаем стеклоподъёмник передней двери вниз и держим.
3. Ждём, когда стекло опустится вниз до конца. После этого не отпускаем стеклоподъёмник ещё 5 секунд.
4. Нажимаем стеклоподъёмник передней двери вверх и держим.
5. Ждём, когда стекло поднимется вверх до конца. После этого не отпускаем стеклоподъёмник ещё 5 секунд.
Всё, наслаждаемся автоматикой.
Впечатления от установки:

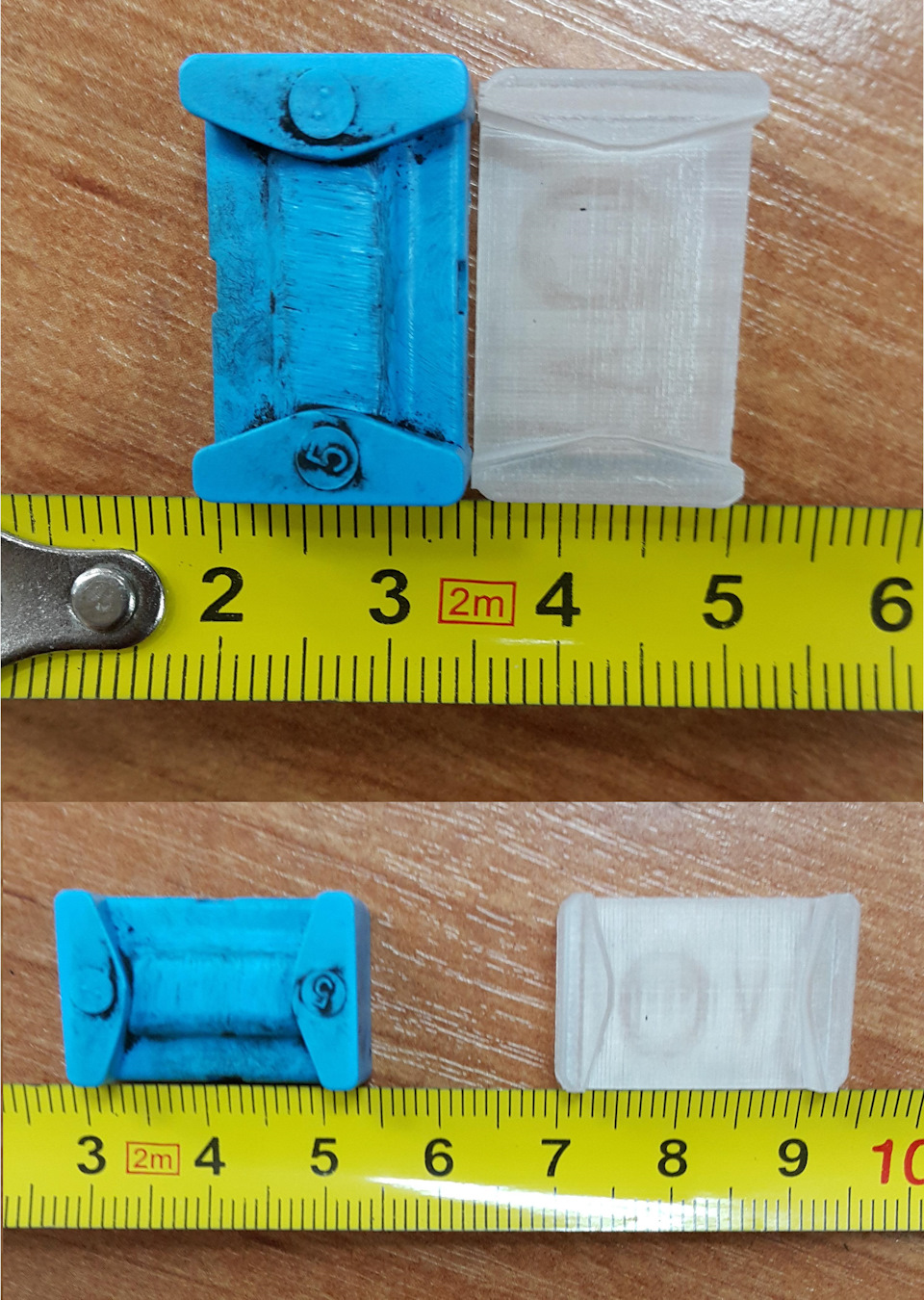

Улучшение не особо большое. Причина: синие штатные накладки и новые прозрачные накладки по толщине не отличаются друг от друга. Так что «болт-он» резинки от X-Trail-а на Dualis не подходят. При установке резинок внутрь механизма ограничителя требуется 2 дополнительных накладки (с каждой стороны) толщиной 0,5-0,8 мм для выбирания зазора, образующегося при установке нештатных резинок. После установки этих накладок (в дополнение к новым резинкам) фиксация двери в открытом состоянии значительно улучшится.
Толщина новой накладки в рабочей плоскости 6,0 мм, толщина выступающей рабочей части — 4,0 мм.
Ремкомплекты ограничителей дверей: FAQ. Отвечаем на вопросы
Зачем покупать, когда можно «подколхозить»?
Действительно, есть и другие способы восстановить фиксацию дверей. Кто-то подкладывает монетки или вставляет гвозди, кто-то покупает вкладыши на «ВАЗ» и дорабатывает их до нужной формы. Стоит ли затраченное Вами время и усилия небольшой суммы сэкономленных денег — решать Вам. Учтите, что при самостоятельной доработке фиксаторов никто не может гарантировать Вам результат. А мы даем 3 года гарантии на нашу продукцию. Про доработку фиксаторов гвоздями мы подробно расписывали здесь.
Что за материал используется для вкладышей? Они стойкие к истиранию?
Для изготовления наших ремкомплектов используется графитонаполненный полиамид 6, или графитокапролон. Применяется он для изготовления деталей конструкционного антифрикционного назначения: втулок, вкладышей, подшипников и т. д. Чем он отличается от обычного капролона? Благодаря графиту он обладает коэффициентом трения в 2-3 раза ниже по сравнению с обычным капролоном, что как минимум В ТРИ РАЗА увеличивает срок службы изделий из него. Графит играет роль сухой смазки, благодаря нему фиксаторы мягко ходят и не скрипят. Срок службы производимых нами фиксаторов – 15000 циклов, что подтверждено испытаниями на стендах. Мы даем гарантию 3 года на нашу продукцию, и если за это время фиксаторы успеют износиться, мы бесплатно поменяем их на новые.
Потому что мы жадные))) А если серьезно, процесс изготовления одного ремкомплекта занимает 8 часов непрерывной работы. Каждый вкладыш проходит несколько ступеней машинной и ручной обработки, превращаясь из листа пластика в аккуратно упакованный комплект: фрезерование, чистка, промывка, сушка, доработка, контроль качества, упаковка.
Производство является малосерийным, поэтому себестоимость вкладышей в десятки раз выше, чем у крупных заводов по производству деталей.
Не доверяю российскому производителю.
В работе с российским производителем множество преимуществ. Не нужно переплачивать за импорт и доставку из-за рубежа. Не нужно ждать 1-2 месяца, как при работе с китайскими продавцами. Вы всегда можете связаться с нами и уточнить интересующие Вас вопросы.
Какие у меня есть гарантии?
Быстрая отправка — в течении 1-3 дней с момента оплаты.
Бесплатная замена товара на новый, если вкладыши износились в течение 3 лет.
Полный возврат денежных средств, если ремонтный комплект вам не помог или не подошел.
Что, если посылку потеряют на почте?
Такие случаи бывают крайне редко, и всё же: если посылку потеряют, мы отправим её повторно либо вернем Вам деньги.
Можно ли использовать смазку в ограничителе двери?
Рекомендуется смазывать петли дверей и шарнир ограничителя. Это придаст легкость открытия двери, отсутствие шумов, скрипов.
Сами фиксаторы нельзя смазывать жидкими и консистентными смазками, т.к. на них налипает пыль, образуя абразивную пасту, которая способствует быстрому износу ограничителей.
Графитокапролон является самосмазывающимся пластиком благодаря графиту в своем составе. Фиксаторы не нуждаются в дополнительной смазке. Если очень хочется, то смазать можно, но только сухими смазками на основе графита, фторопласта или дисульфида молибдена.
Поставил новые фиксаторы, но двери открываются туго. Что делать?
Резинки в ограничителе двери при отсутствии нагрузки теряют упругость. Дайте им пару недель — механизм приработается, и двери будут открываться, как новенькие.
Как устранить щелчки в ограничителе?
Замена фикстаторов в данном случае не поможет. Щелчки чаще всего возникают из-за люфта в шарнире ограничителя. Необходимо проверить наличие зазора и устранить его. Чаще всего в шарнире ограничителя стоит стальная заклепка. Чтобы убрать зазор, можно заклепку немного расклепать молотком.
Если щелчки возникли после установки фиксаторов, вероятная причина – неплотно зажатые прижимы на крышке ограничителя. Также крышку могло выгнуть после разборки, нужно проследить, чтобы из-за неровной крышки не появились зазоры.
Появился скрип в ограничителе. Почему и что делать?
Мы написали инструкцию по этому вопросу, ознакомьтесь с ней здесь www.drive2.ru/o/b/502249216060424577/
Появились дополнительные вопросы? Свяжитесь с нами, и мы с радостью ответим!
Отзыв об ограничителях Пластик Авто или еще одна попытка починить ограничители
Всем доброго времени суток.
Сегодня в очередной раз поговорим про ограничители дверей.
ШЕСТЬ лет назад, я уже ремонтировал ограничители дверей, народным способом, с помощью подкладок: www.drive2.ru/l/2438033/, скажу честно хватило не надолго…
Поэтому встал выбор, что делать дальше, вариантов несколько:
— купить новые (дорого);
— купить б/у (пробовал, при пробеге 70000 км, увы они уже мертвые;
— ремонт, еще одним народным методом: гвоздями;
— ремонт с помощью доноров от ВАЗ (об этом ниже);
— совсем сомнительный способ: ограничители от китайца (есть отчет на Д2 — но как по мне дорого и муторно);
— ну и один из новых вариантов, купить ремкомплект от Пластик Авто (ребята есть на Драйв «: www.drive2.ru/o/plastik-avto ну и сайт, если кому так привычнее: plastik-avto.ru ).
По итогу решил попробовать доноров от ВАЗ, так как они были у меня в наличии (как у заядлого ТАЗовода), сами ограничители отличаются сильно:
А вот рабочая часть очень похожа:
Думаю не секрет, что износ ограничителей, из-за вот этих пластмассок:
Вот, что сними происходит:
У ВАЗ эта пластина с металлом:
По итогу — собрал на ВАЗ компонентах и они работают, но только к крайнем положении! Что я только не пробовал и подкладки и ставить эти пластины в обратную сторону (так плотнее) и смазывать и обезжиривать…
ИТОГ: кто ставит от ВАЗ и говорит, что все отлично работает, просто не знают, как должно это работать, ну или у меня руки не из того места, что едва ли…
В общем, за столько лет, попробовал много чего и все это полумеры!
А теперь, расскажу вам, про ремкомплекты от Пластик Авто.
Во-первых: с ребятами, сразу понравилось работать, отправили быстро, все сопровождали сообщениями по смс, вплоть до дублирования о прибытии на почту!
А вот почта, как всегда, отправление первым классом шло неделю!
Во вторых: в пакете не только товар, но телефон горячей линии, для тех кто не справится с установкой и «сухая смазка» и даже чем ее наносить:
Комплект упакован качественно:
Удивило, насколько автомобилей он подходит:
И даже инструкция с красочными картинками:
Вот внешний вид самих сменных элементов, выглядит не идеально:
И скажу честно, увидев их, я очень усомнился, в том, что будет толк.
Это, наверное, взгляд человека, воспитанного в гараже, или в России. Мы же любим хвастаться размером ракеты или пушки, а не характеристиками… Так и тут, вот от ВАЗа с металлическим стержнем, внушает доверие, а тут, пластик, какой-то…
Установить рем комплект 5 минут делов, расклепываем ограничитель и меняем родные белые пластины, на эти от Пластик Авто:
Для тех у кого изношен шток, в комплекте пластины, для усиления сжатия:
У меня на родных штоках износ большой, но так как у меня за столько лет владения авто, накопилось их целая куча, перебирать решил контрактные, вот для примера сравнение:
Что бы снять/поставить ограничитель:
нужно снять сетку динамика:
Потом сам динамик и открутить три болтика — все элементарно!
Чтобы заклепать ограничитель, сначала скрычиваю половинки родными болтиками, потом клепаю без перекосов:
Ну и отдельно хотелось сказать пару слов про смазку:
Это просто шикарная вещь! Наверное ей рад больше, чем самим ограничителям! Идея просто шикарная! Это не солидолом мазать…
Сам удивлен, но результат — ограничители как новые! И два положения:
Так не хватало, первого — полу открытого, на парковках — очень выручает:
В общем, жалею только, что не сделал так раньше! Да, может и не совсем бюджетно, НО это действительно работает, дверь открывается, как в Митсубиши из шоу-рума официального дилера. Я конечно, не знаю, сколько они проработают, но то что они теперь действительно работают — это уже победа!
ВЫВОД: найден действительно рабочий способ починить ограничители, а не полумера…
